Push-To Air ユーザーマニュアル

ファームウェアバージョン: 1.x.x

最終更新日: 2025.3.3

製品概要

はじめに

Push-To Airは、ドブソニアン望遠鏡や経緯台マウント向けのコンパクトな無線デジタルセッティングサークル（DSC） デバイスです。
従来の物理エンコーダーの代わりに、ジャイロスコープと地磁気センサー を使用して、望遠鏡の方位角（Azimuth）と高度（Altitude） をリアルタイムで測定します。
ESP32プラットフォームをベースとしており、Wi-FiおよびBluetooth接続 に対応。SkySafariとの優れた互換性を提供し、星の追跡や天体ナビゲーションを簡単に実行できます。
軽量設計のため、取り付けや取り外しが簡単で、さまざまな望遠鏡に適応可能です。
Push-To Airは有線デバイスの制約を取り除き、天体観測の自由度を向上させます。

製品仕様

項目	詳細
製品名	Push-To Air
モデル	PT-AIR-001
対応マウント	- 高度（垂直） & 方位角（水平）ドブソニアン、経緯台マウント - 赤道儀マウントには非対応
種類	Push-Toエンコーダー（手動ナビゲーションシステム）
接続方式	Bluetooth（Androidのみ） / Wi-Fi（iOS/Android）
電源入力	5V 980mA、12Whリチウムイオンバッテリー（保護回路付き）
バッテリー	12Whリチウムイオンバッテリー（保護回路付き）
充電方式	USB-C（1A）、フル充電時間 4時間
連続使用時間	10時間以上
ケース & ブラケット	- 3DプリントPETG-CFケース - アルミ製調整可能ブラケット
望遠鏡への取り付け	ファインダードブテイルブラケット、磁気マウント、ストラップマウント、両面テープなど
センサー精度	- 高度（垂直）精度：±0.2°（動的）、±0.1°（静的） - 方位角（水平）精度：±1.0° - 解像度：8192ステップ（高度・方位角ともにシミュレーション） - 注意：物理エンコーダーと同等の精度は保証されません
サイズ	56mm × 76mm × 63mm
重量	190g（標準ファインダードブテイルブラケット含む）
OTAファームウェア更新	WebブラウザとWi-Fiを使用したOTA（Over-The-Air）アップデート対応

システム要件

**SkySafari 6 Plus/Pro & 7 Plus/Pro（有料版）**と互換性あり（Push-To機能の使用には有料版が必要）。

パッケージ内容

Push-To Air本体（ファインダードブテイルブラケット内に磁石を内蔵）
USB-C充電ケーブル
ドブソニアン望遠鏡用調整可能マウントブラケット（4mm～25mm対応）
ファインダードブテイルベース & 10mm厚マウントブラケット（HandyDob6互換）
屈折式および複合光学望遠鏡用ストラップ/バンドブラケット（幅40mm、厚さ3mm）
ミニ六角レンチ5本セット（1.5mm、2mm、2.5mm、3mm、4mm）
専用キャリングポーチ

ℹ️ ケースや一部のコンポーネントは**3Dプリント（PETG-CF）** で製造されています。固定マウントブラケットとファインダードブテイルベースはアルミ製です。デザインやパッケージ内容は変更される場合があります。

### 動作方法

POWER: 電源スイッチがONになり、適切な電源が供給されると動作します。

CHARGE: 充電中はON、充電完了時はOFFになります。

STATUS: 正常に動作している場合はON、エラーが発生した場合はOFFになります。

Push-To Airは、充電式リチウムイオンバッテリーを内蔵しています。
リチウムイオンバッテリーは、誤った使用や欠陥がある場合、爆発や火災を引き起こす可能性があります。
以下の安全ガイドラインをよく読み、遵守してください。

⚠️ 注意

Push-To Airを極端な温度（高温・低温）にさらさないでください。
直射日光の当たる場所や車内など、急速に高温になる密閉空間に置かないでください。
Push-To Airを落としたり、強い衝撃を与えないでください。

Push-To Airの使用方法

電源オンと事前準備

水平に取り付ける

Push-To Airを水平に取り付け、気泡水準器を使用して調整します。
より水平に近く、回転軸の中心に近いほど精度は向上します。
ただし、これは完全なエンコーダーシステムではないため、気泡が中心付近に収まる程度の調整で十分です。

接続準備

電源を入れると、PushToAir_XXXXがBluetoothデバイスまたはWi-Fiネットワークの一覧に表示されます。
Bluetooth接続またはWi-Fi接続のいずれかを選択します。

Bluetooth接続

AndroidのBluetooth設定でPushToAir_XXXXを登録してください。
ℹ️ Bluetooth接続はAndroidのみ対応しています。

Wi-Fi接続

Wi-Fiネットワーク名（SSID）: PushToAir_XXXX
パスワード: pushtoair

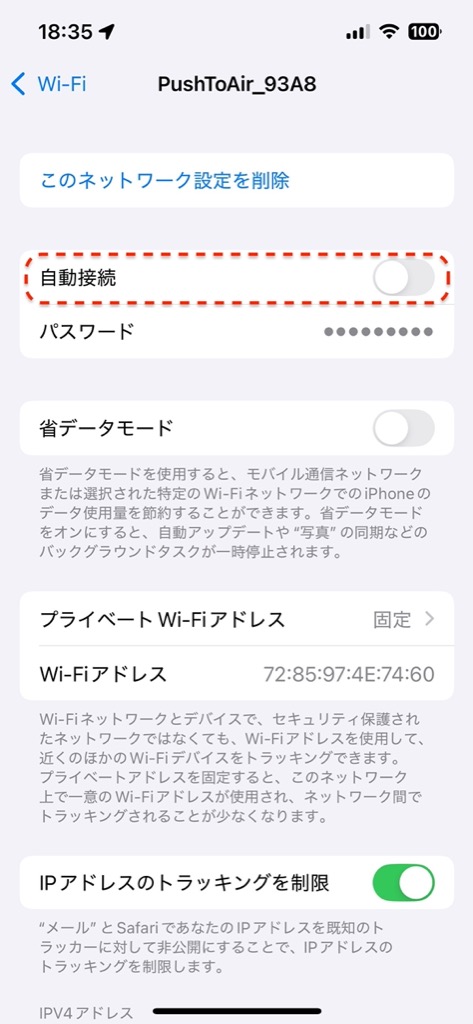

ℹ️ 接続後は、Wi-Fiの自動接続を無効にしてください。

SkySafari設定ガイド

⚠️ Push-To機能は、SkySafari 6 Plus/Pro および 7 Plus/Pro の有料版のみで利用可能です（別途購入が必要）。

望遠鏡プリセットの追加と接続

望遠鏡プリセットの追加と設定

接続する望遠鏡を追加または設定します。
複数の望遠鏡プリセットを登録し、使用する望遠鏡を切り替えることができます。

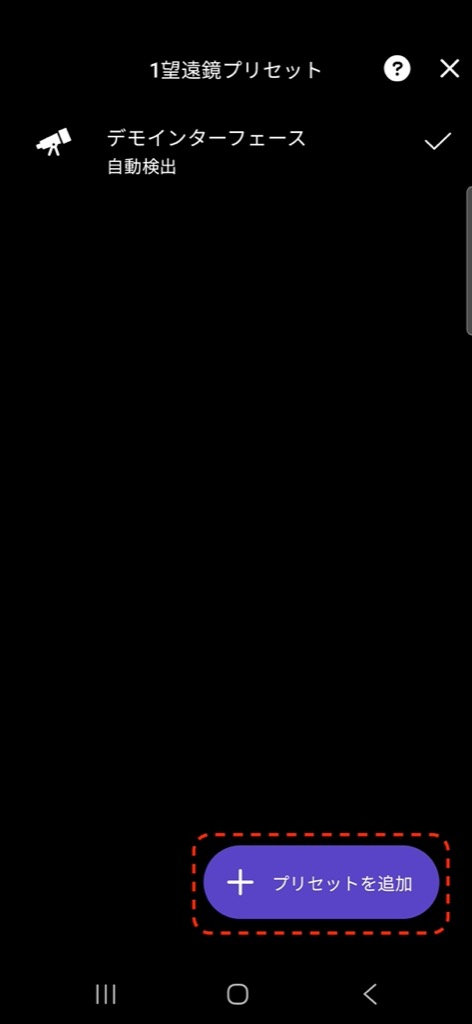

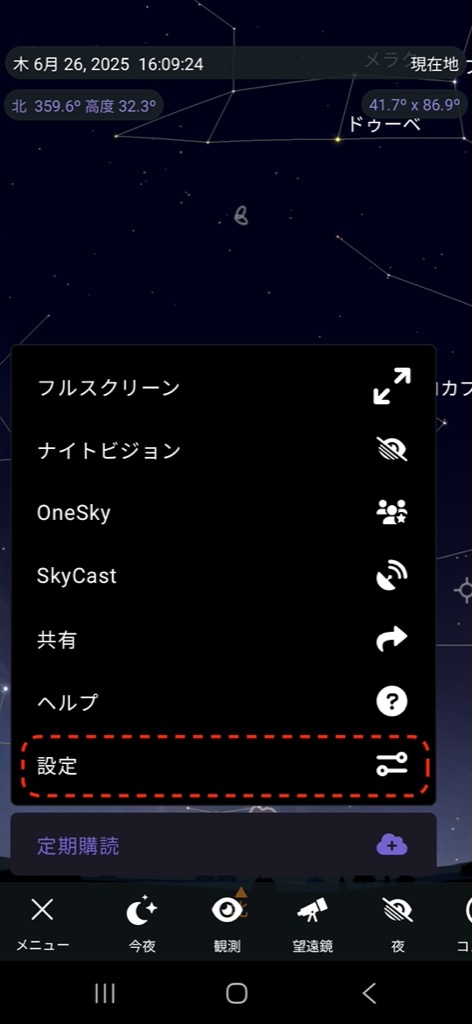

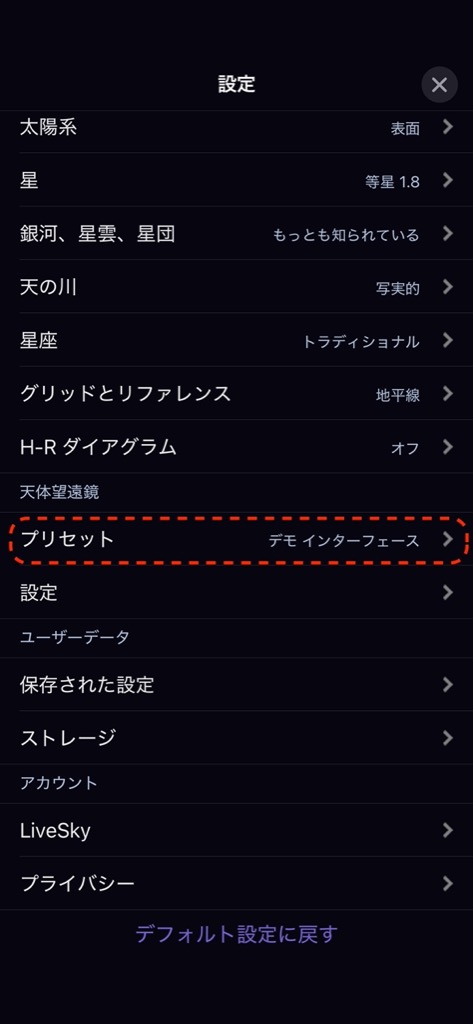

プリセットの追加方法: SkySafari ⇒ メニュー ⇒ 設定 ⇒ 望遠鏡（プリセット）⇒ 新規追加

望遠鏡への接続

プリセットリストから望遠鏡を選択し、接続します。

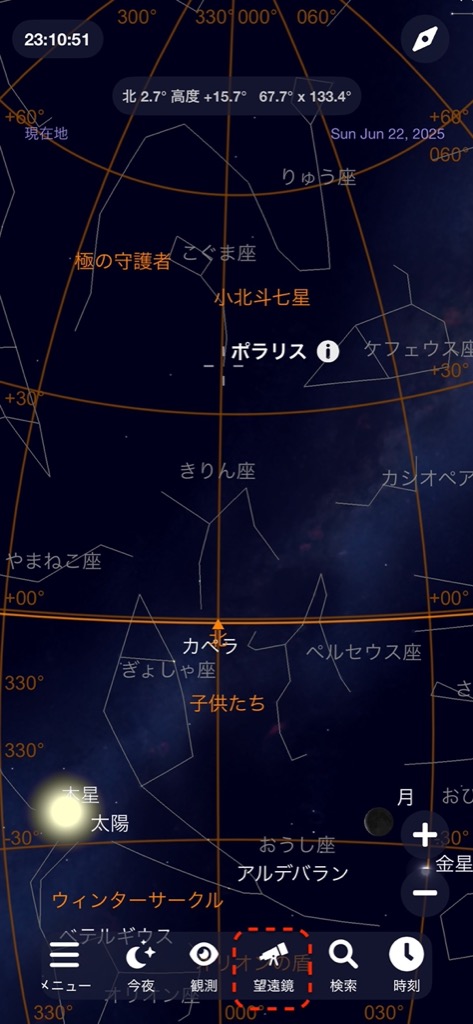

接続方法: メイン画面の下部メニューバーで「望遠鏡」タブを選択

望遠鏡表示の有効化

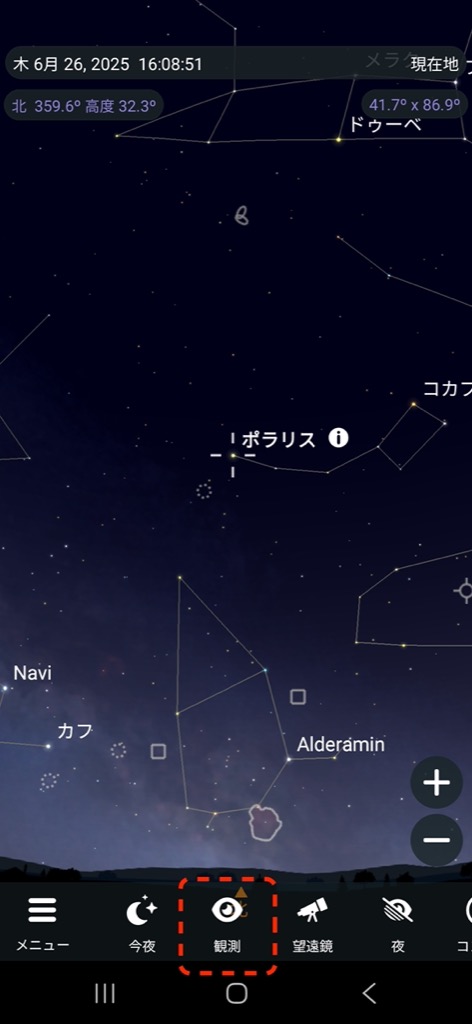

SkySafari ⇒ 下部メニュー ⇒ 観測 ⇒ 望遠鏡ディスプレイ ⇒ Telrad Circles をONにする

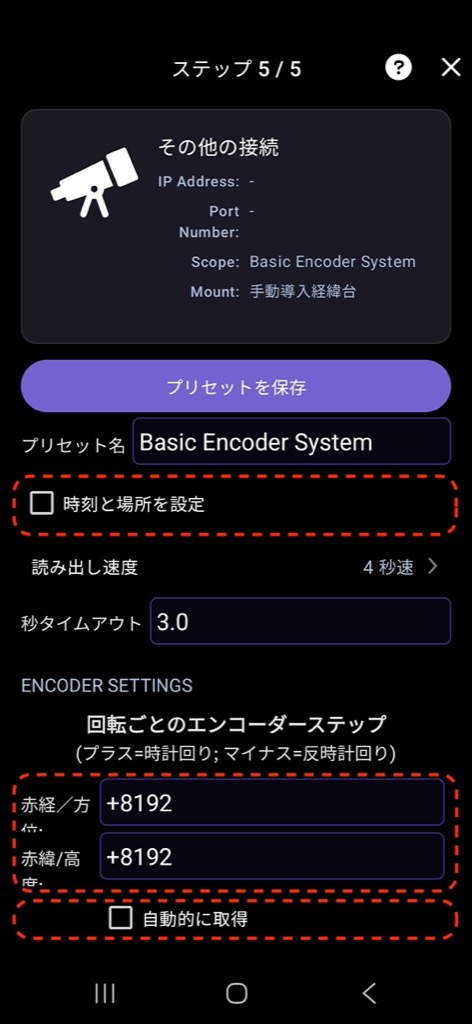

推奨望遠鏡プリセット設定

以下のパラメータを設定してください。

マウントタイプ: Alt-Az, Push-To
望遠鏡タイプ: Basic Encoder System
接続方法:
- Wi-Fi接続:
  - IPアドレス: 10.0.0.1
  - ポート番号: 4030
- Bluetooth接続: PushToAir_XXXX を選択
時刻 & 位置: Off
赤経/方位角 (RA/Azm): +8192
赤緯/高度 (Dec/Alt): +8192
自動取得 (Get Automatically): Off

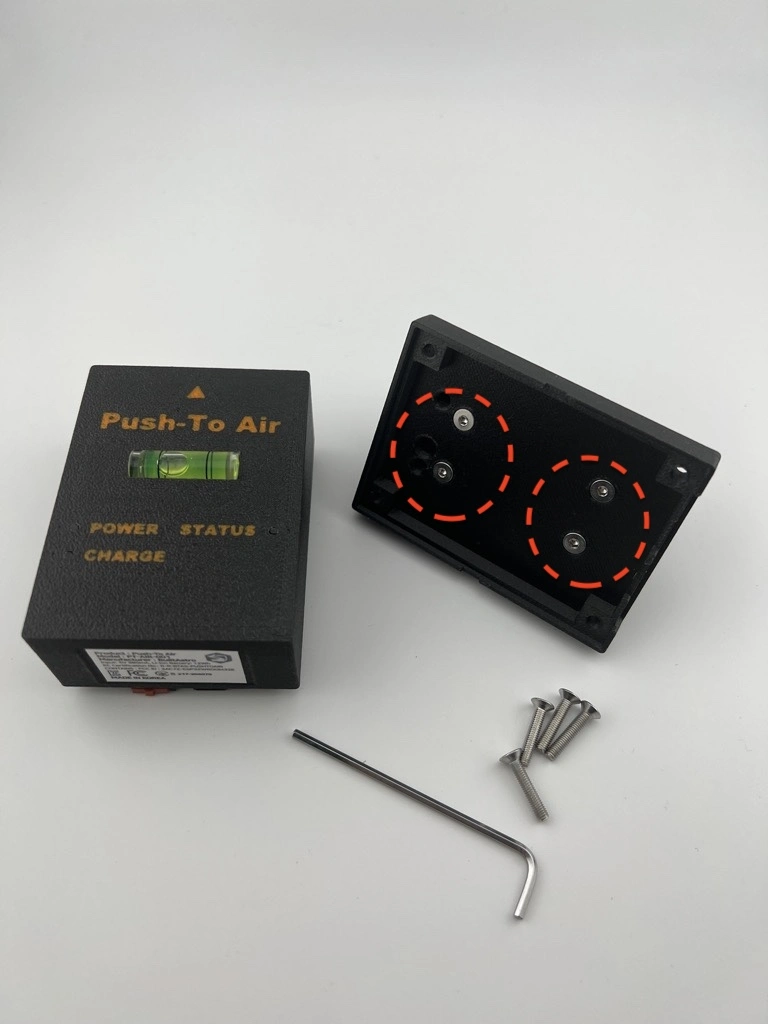

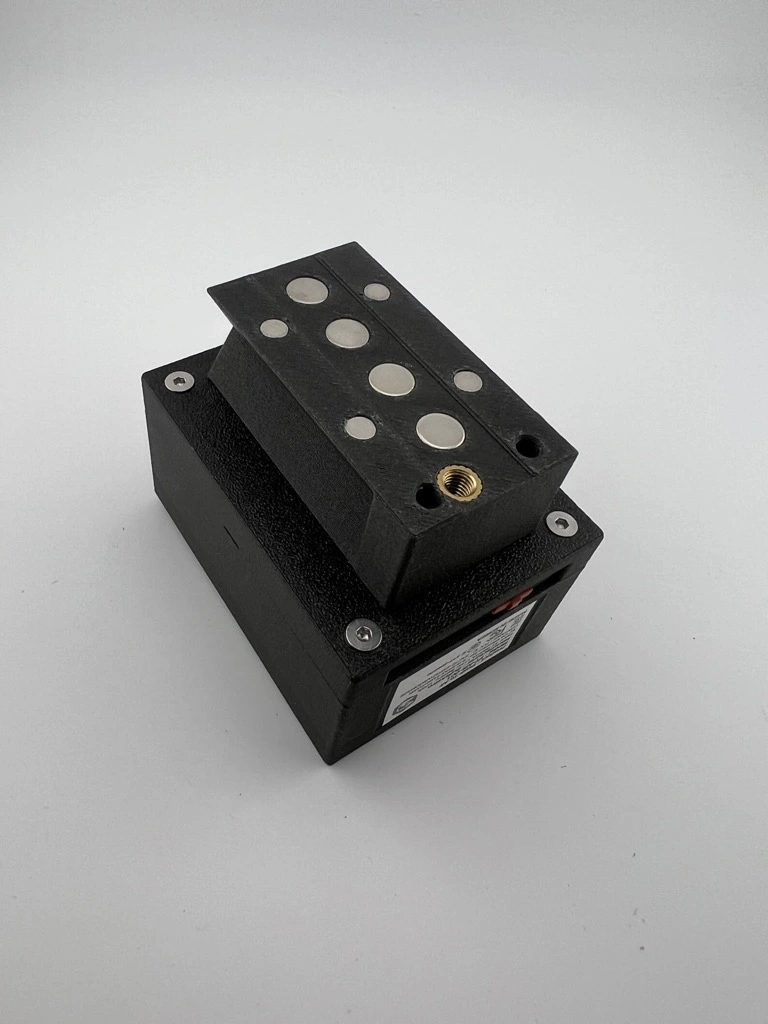

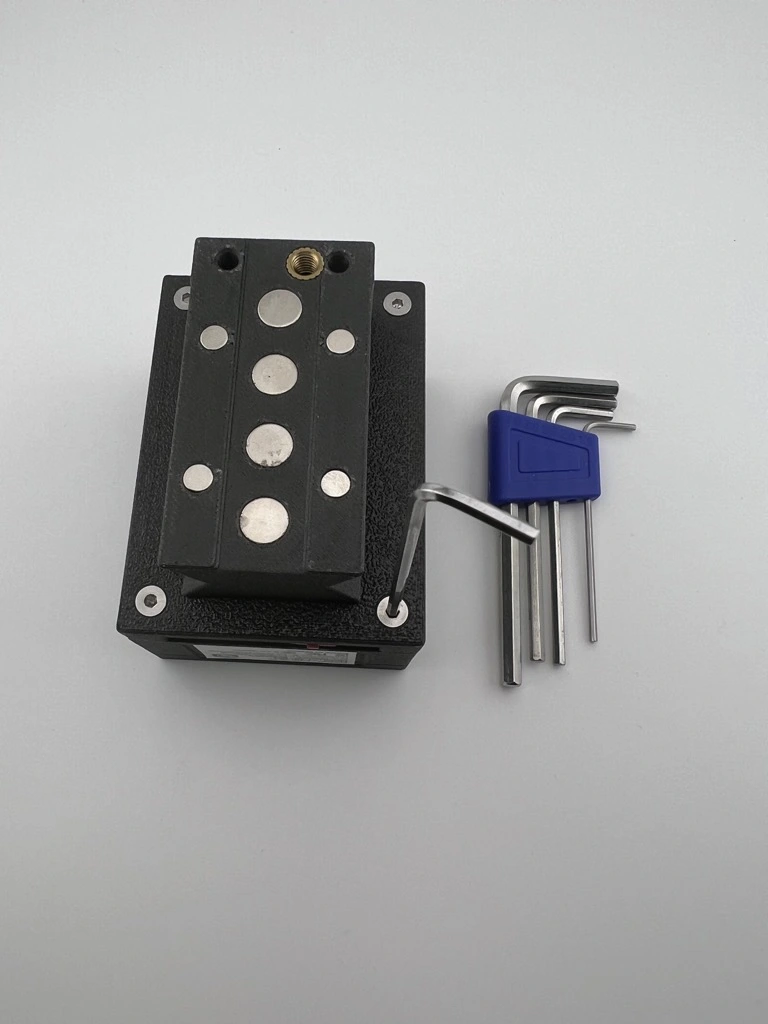

ℹ️ デバイスが**上下逆または反転した位置に取り付けられた場合**、対応する方向を `-8192`（負の値）に設定してください。ただし、環境要因によってセンサーの精度が影響を受ける可能性があります。

望遠鏡の接続

望遠鏡プリセットを追加し、選択したら、接続を実行できます。

「望遠鏡」 タブをメニューバーからタップして接続を開始。
接続に失敗した場合は、Wi-FiまたはBluetoothの接続を確認してください。
切断された場合は、Push-To AirのWi-Fiネットワークに再接続し、SkySafariで再試行してください。

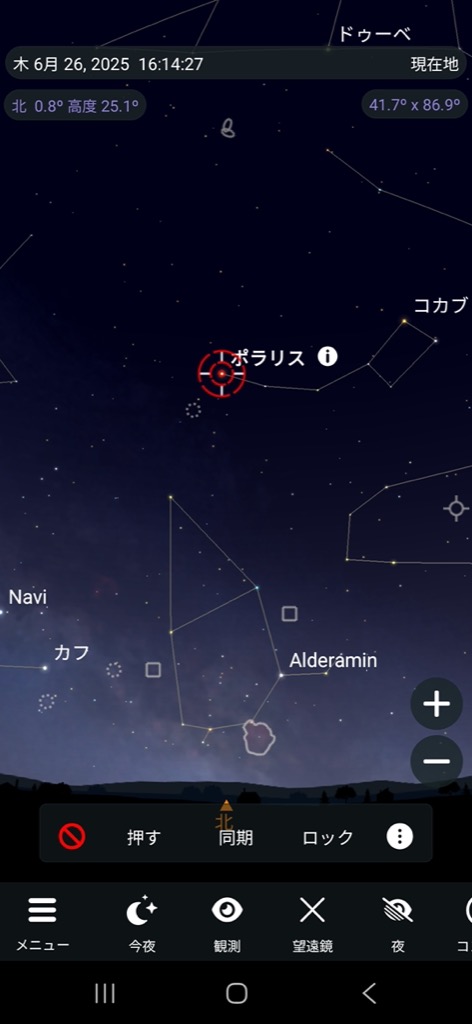

望遠鏡が正常に接続されると、望遠鏡を動かすとSkySafari上で位置が更新されます。

次に、**望遠鏡をSkySafariの表示位置と同期させるためのアライメント（調整）**が必要です。

アライメント：「Align」と「Restart Alignment」

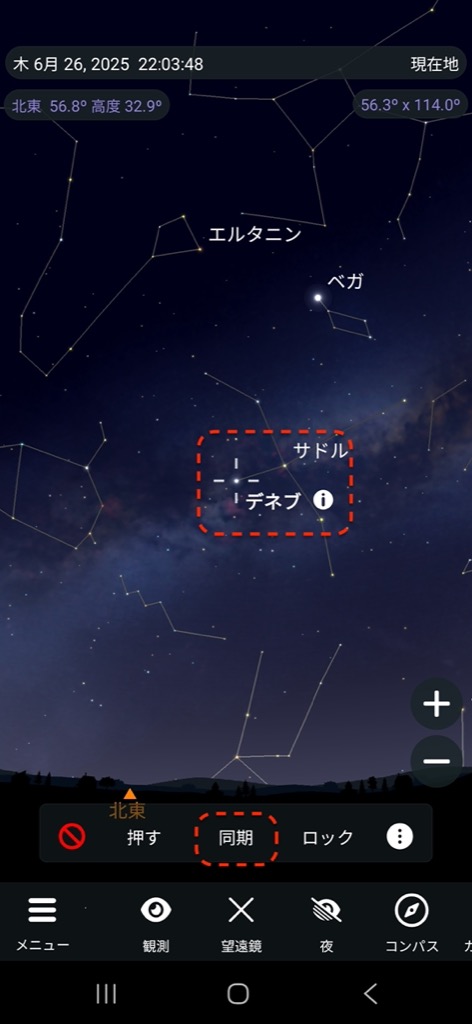

Align: 初回のワンスターアライメントまたはツースター・スリースターアライメントで使用

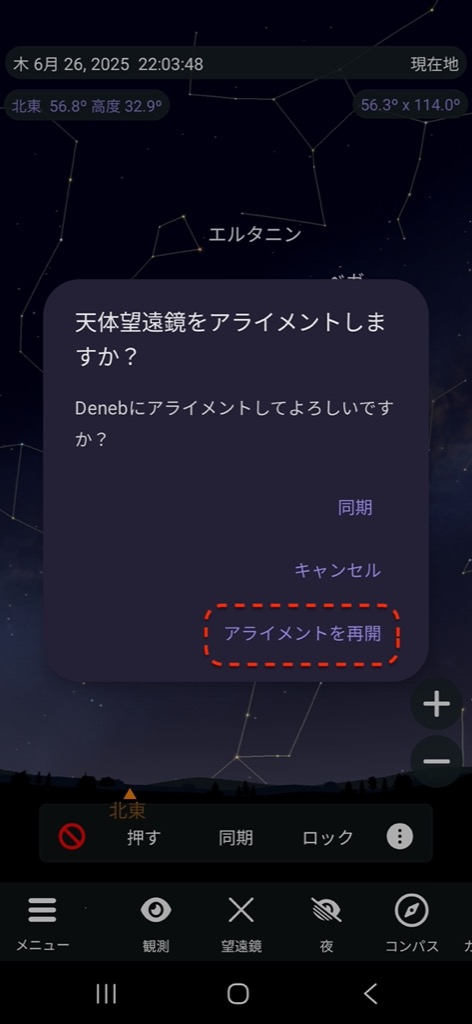

Restart Alignment: 以前のアライメントを無視し、新しいアライメントを開始

Push-To Airは高精度エンコーダーではないため、ツースター・スリースターアライメントよりもワンスターアライメントを推奨します。
また、探索したい天体の近くにある天体で再度ワンスターアライメントを行うことをお勧めします。

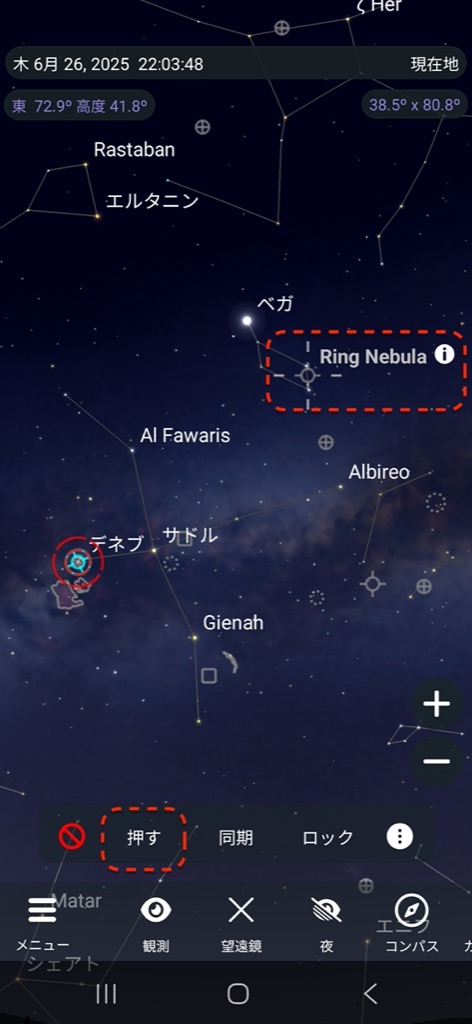

アライメントが完了したら、目的の天体を選択して**「Push-To」をタップ。

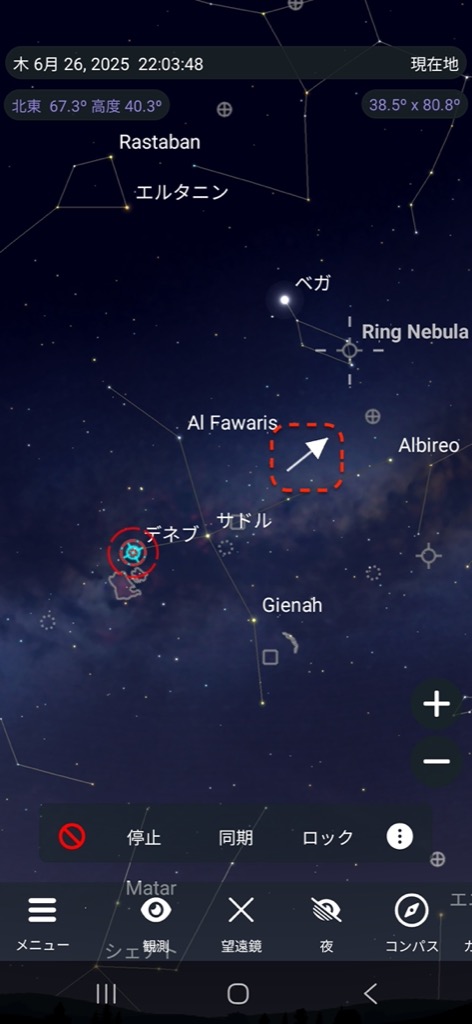

SkySafariが望遠鏡の移動方向を矢印でガイド**します。

SkySafariのBluetooth設定（Android向け・画像付き）

SkySafari Wi-Fi設定（iOS向け・画像付き）

ファームウェアアップデート

ファームウェアの更新方法

PCまたはmacOSデバイス から PTA（PushToAir_XXXX）Wi-Fi に接続
- AP名: PushToAir_XXXX
- パスワード: pushtoair
Webブラウザ を開き、以下のURLを入力:
- アドレス: 10.0.0.1
ログイン
- ユーザーID: admin
- パスワード: pushtoair
- （Wi-Fi接続時のパスワードと同じ）
更新するファームウェアファイルを選択し、アップデートを実行
アップデート後のファームウェアバージョンを確認

ファームウェア更新手順（画像付き）

トラブルシューティング

十分に充電してから使用してください。充電完了時にはCHARGE LEDがOFFになります。
接続が不安定な場合は、バッテリーを再充電してください。
STATUS LEDがOFFの場合、初期化に失敗しています。電源をOFF/ONしてください。
STATUS LEDがONでもPush-To AirがWi-Fiネットワーク一覧に表示されない場合、バッテリー残量が低い可能性があります。
- バッテリーを充電後、再試行してください。
- バッテリー残量が低いとWi-Fi信号が弱くなり、接続が頻繁に切れることがあります。
Push-To AirはBluetoothまたはWi-Fiのいずれか1台のデバイスにのみ接続できます。
- 2台目のデバイスを接続する場合、既存の接続を切断してください。
内蔵18650リチウムイオンバッテリーの充電は、0°C～30°C（32°F～86°F）の環境で行ってください。

保証および技術サポート

1年間の無料保証（ユーザー過失による損傷は対象外）
- アクセサリー類は保証対象外
購入後7日以内の初期不良は新品交換対応
電子製品の特性上、使用後の返品・返金は不可
保証対応: Naver BuiltAstro A/Sカフェ (https://cafe.naver.com/builtastro)
技術サポート
- Eメール: support@builtastro.com
- ウェブサイト: https://www.pushtoair.com, https://www.builtastro.com
- Naverスマートストア: https://smartstore.naver.com/builtastro

認証情報

製品情報

製品名: Push-To Air
モデル番号: PT-AIR-001

認証状況

KC認証: R-R-BTAS-PUSHTOAIR
FCC認証: CONTAINS FCC ID: 2AC7Z-ESP32WROOM32E
日本MIC認証: 217-204070
