Firmware version: 1.x.x
최종 수정: 2025.3.3
목차
제품소개
소개
Push-To Air는 돕소니안 및 경위대식 마운트에 사용할 수 있는 소형 무선 디지털 세팅 서클(DSC)입니다. 기존의 물리적 엔코더 대신 자이로스코프와 지자기 센서를 사용해 망원경의 방위각과 고도를 실시간으로 측정합니다. ESP32 기반으로 Wi-Fi 및 블루투스 연결을 지원해 SkySafari와의 호환성이 뛰어나며, 별자리 탐색과 천체 추적이 더욱 편리합니다. 경량화된 설계로 설치와 탈부착이 간단하며, 다양한 망원경에 쉽게 적용할 수 있습니다. Push-To Air는 유선 장치의 제약을 없애고 천체 관측의 자유도를 한층 높여줍니다.
제품 사양
| 항목 | 세부 정보 |
|---|---|
| 제품명 | Push-To Air |
| 모델명 | PT-AIR-001 |
| 지원하는 가대 방식 | - 수직, 수평으로 이동하는 고도(Altitude), 방위각(Azimuth) 돕소니안, 경위대 - 적도의는 지원하지 않음 |
| 종류 | Push-To 엔코더 (손투 시스템) |
| 연결 방식 | Bluetooth(Android only) / Wi-Fi (iOS/Android) |
| 입력 전원 | 5V 980mA, Li-ion Battery(보호회로 내장) 12Wh |
| 배터리 | Li-ion Battery(보호회로 내장) 12Wh |
| 충전 방식 | USB-C (1A), 완충 시간 4시간 |
| 사용 시간 | 10시간 이상 |
| 케이스 및 일부 브라켓 | - 3D 프린터 출력물(PETG-CF) - 길이 조정 거치대는 알루미늄 |
| 망원경 거치 방식 | 파인더 도브테일 브라켓, 마그네틱, 스트랩, 양면 테이프 등 다양한 거치 방식 |
| 센서 정밀도 | - Altitude(고도, 수직) 정밀도: 0.2도 (동적 환경), 0.1도 (정적 환경) - Azimuth(방위각, 수평) 정밀도: 1도 - 해상도: 수평 8192 스텝, 수직 8192 스텝으로 시뮬레이션 - 참고: 물리적인 엔코더처럼 정밀도를 완벽하게 보장하지 않음 |
| 크기 | 56mm x 76mm x 63mm |
| 무게 | 190g (기본 도브테일 브라켓 장착 시) |
| OTA 펌웨어 업데이트 | 웹브라우저와 WiFi를 통한 OTA(Over The Air) 업데이트 지원 |
시스템 요구사항
모바일용 SkySafari 6 Plus/6 Pro/7 Plus/7 Pro (유료버전)에 있는 Push-To 기능과 연동됨(별도 구매 필요)
구성품
- Push-To Air 본체 (자석이 삽입된 파인더 도브테일 브라켓 포함)
- USB-C 충전 케이블
- 돕소니안 거치용 길이 조정 가능한 고정 브라켓(4m~25mm 가능)
- 파인더 도브테일 베이스 및 10mm 두께 거치 가능 브라켓(핸디돕6 등에 장착 가능)
- 굴절 및 복합광학계에 장착 가능한 스트랩/밴드 브라켓(폭 40mm, 두께 3mm)
- 미니 육각 렌치 5종 세트(1.5mm, 2mm, 2.5mm, 3mm, 4mm)
- 전용 파우치
동작
POWER: POWER 스위치를 켜서 유효한 전원이 공급되면 ON
CHARGE: 충전 중일 때 ON, 충전이 완료되었을 때 OFF
STATUS: 정상 실행되면 ON, 오류가 생겼을때 OFF
Push-To Air에는 충전식 리튬 이온 배터리가 내장되어 있습니다. 리튬 이온 배터리는 잘못 사용하거나 결함이 있을 경우 폭발하거나 화재를 일으킬 수 있습니다. 따라서 아래의 지침을 반드시 주의 깊게 읽어주시기 바랍니다:
- 절대 Push-To Air를 극단적인 온도에 노출된 장소에 두지 마십시오. 이는 낮은 온도와 높은 온도를 모두 포함합니다.
- Push-To Air를 직사광선 아래 또는 차량 내부와 같이 빠르게 고온이 될 수 있는 밀폐된 공간에 두지 마십시오.
- Push-To Air를 떨어뜨리거나 충격을 가하지 마십시오.
푸시투에어(Push-To Air) 사용법
Push-To Air 전원 ON 및 사전 준비
망원경에 수평으로 장착
물방울 수평계를 보면서 Push-To Air를 망원경 중간에 수평하게 장착합니다. 수평에 가까울수록, 회전축의 중심에 있을수록 정밀도는 좋아집니다. 하지만, 우리는 완벽한 엔코더 시스템을 사용하는 것이 아닙니다. 그래서, 물방울이 수평계의 중심에 들어오는 정도의 수평이면 됩니다.
연결 준비
- 스위치를 켜서 블루투스 기기와 Wi-Fi 네트워크에 PushToAir_XXXX가 나타납니다.
- 블루투스 연결 또는 Wi-Fi 연결을 선택합니다.
블루투스 연결

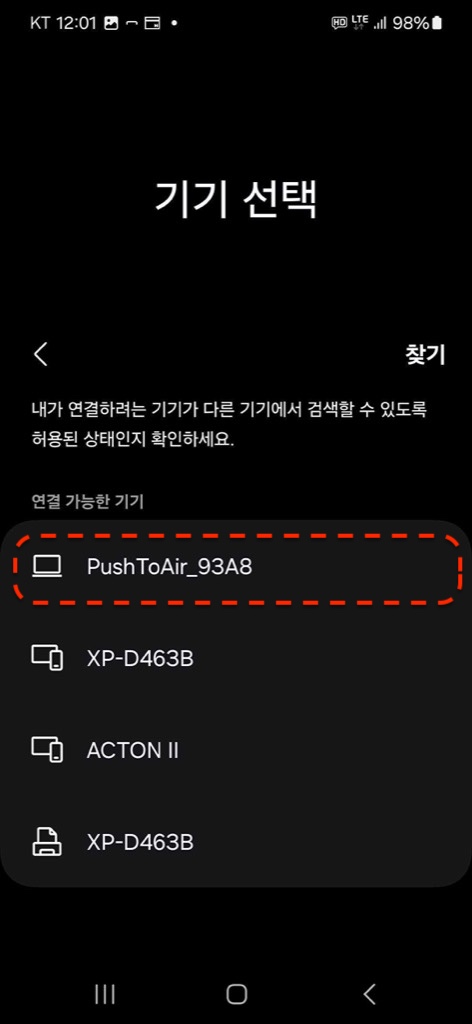

- 우선, 안드로이드의 블루투스 설정에서 PushToAir_XXXX를 등록합니다.
- ℹ️ 블루투스 연결은 안드로이드만 지원합니다.

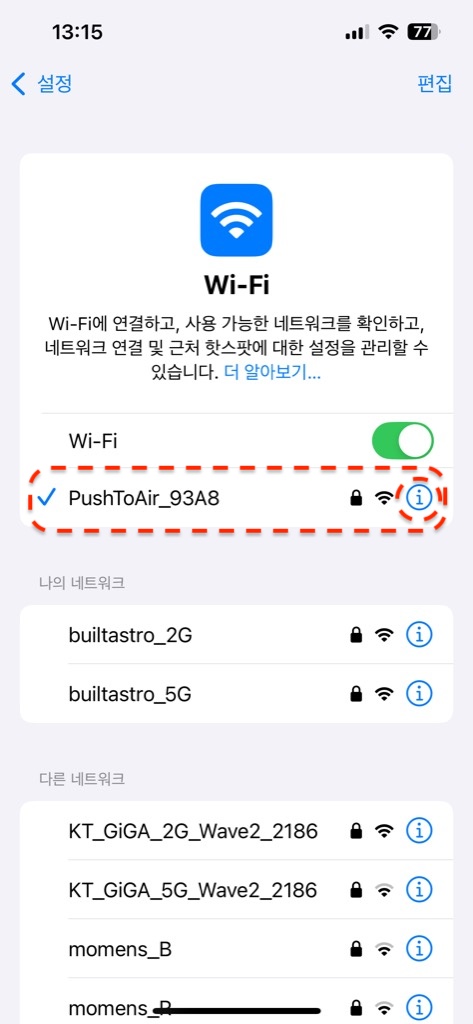

Wi-Fi 연결
- 무선 네트워크 이름(SSID): PushToAir_XXXX
- 패스워드: pushtoair

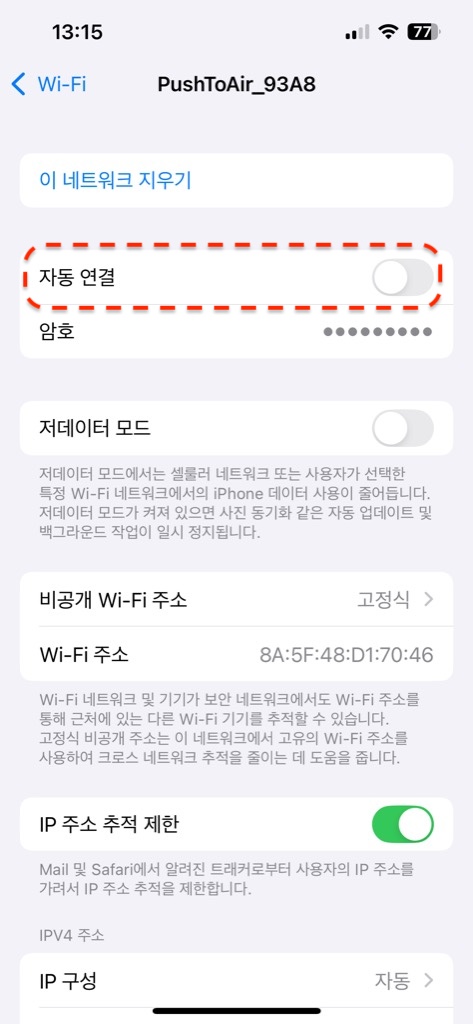

- ℹ️ 연결된 후에 무선 네트워크 자동 연결은 Off 해주세요.
SkySafari 설정 방법
⚠️ 모바일용 SkySafari 6 Plus/6 Pro/7 Plus/7 Pro (유료버전)에 있는 Push-To 기능과 연동됨(별도 구매 필요)
망원경 설정과 망원경 연결
망원경 프리셋(Preset) 추가 및 설정
- 내가 연결하려는 망원경의 추가 또는 설정
- 여러종류의 망원경을 추가해서, 사용하고자 하는 망원경을 스위칭할 수 있습니다.

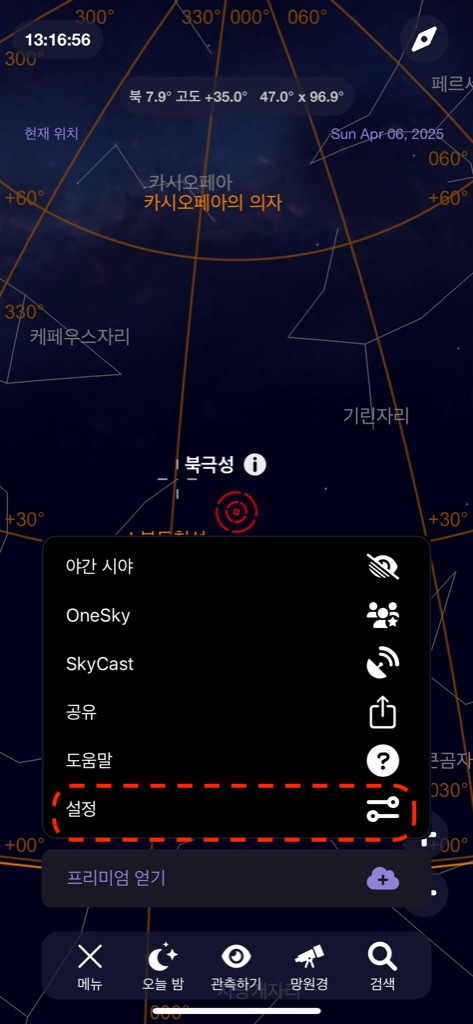

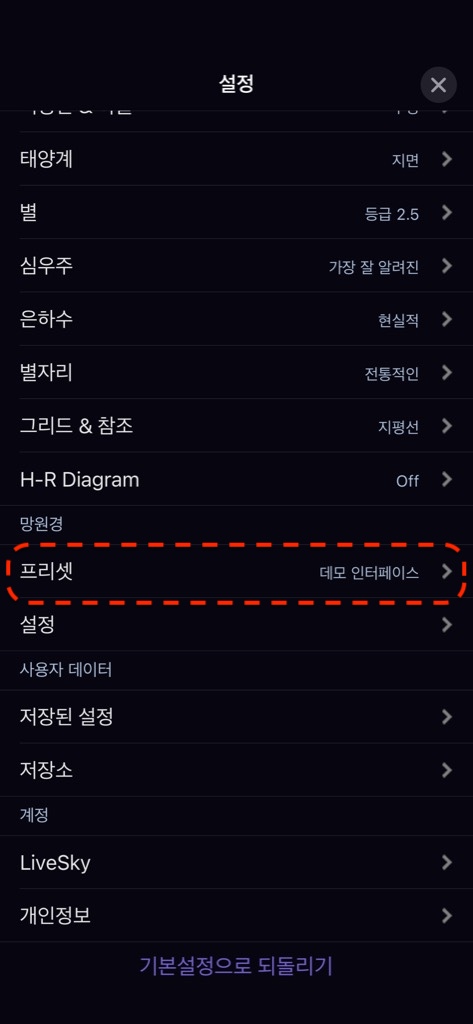

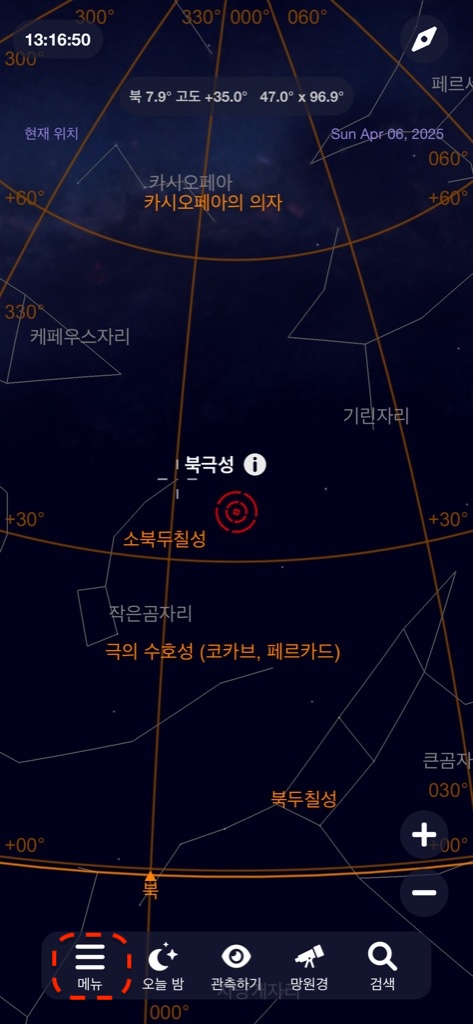

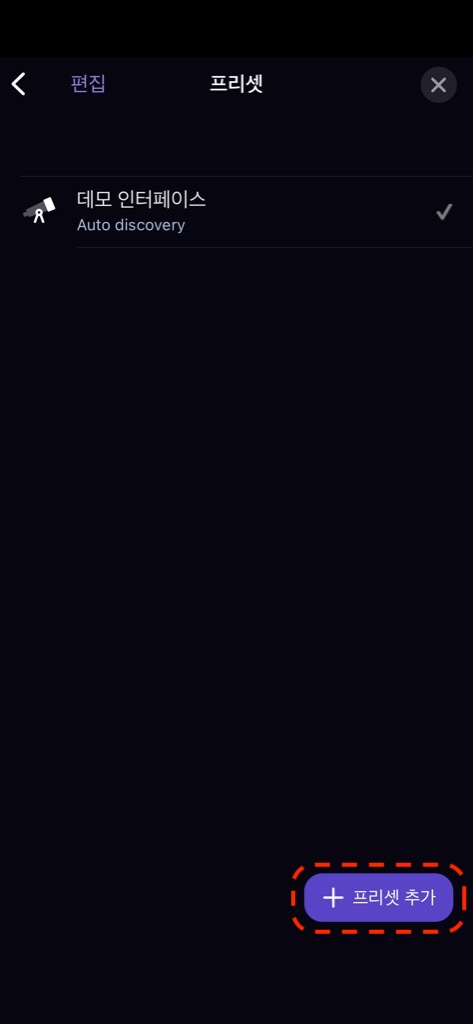

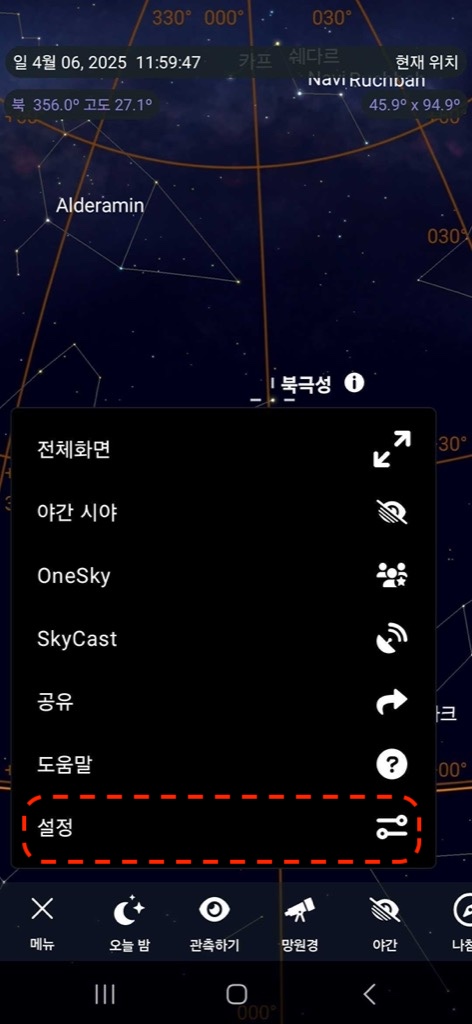

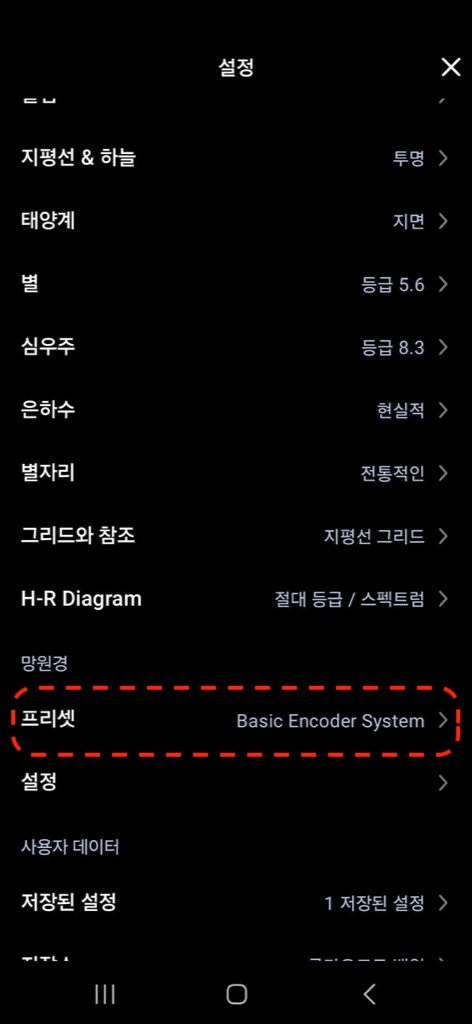

- 추가 방법: 스카이사파리 ⇒ 메뉴 ⇒ 설정 ⇒ 망원경(프리셋) 에서 추가

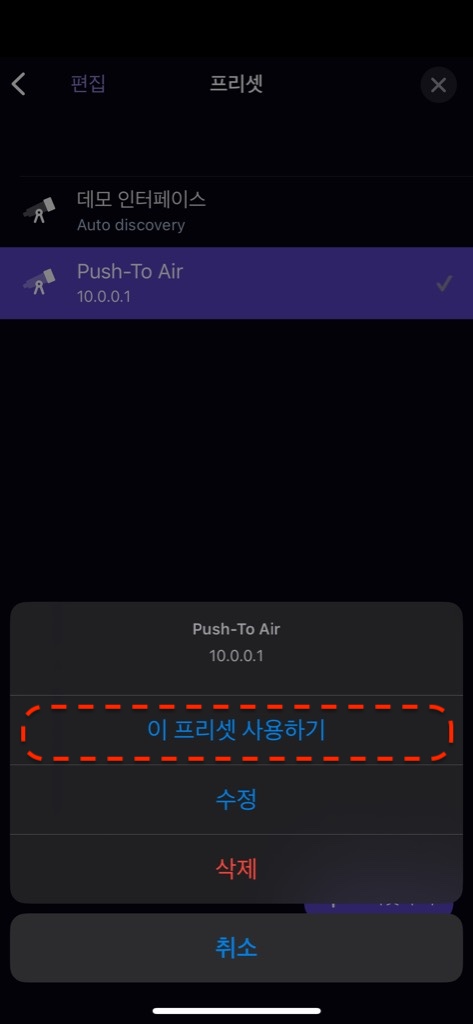

망원경 연결
- 위 프리셋에서 선택한 망원경에 연결합니다.
- 연결 방법: 메인 화면 하단 메뉴바(탭바)에서 망원경 선택

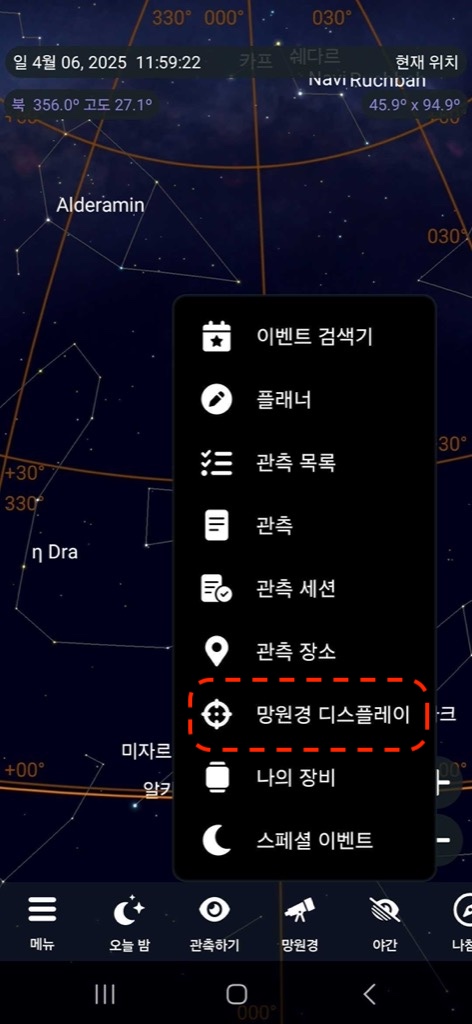

망원경 디스플레이 추가

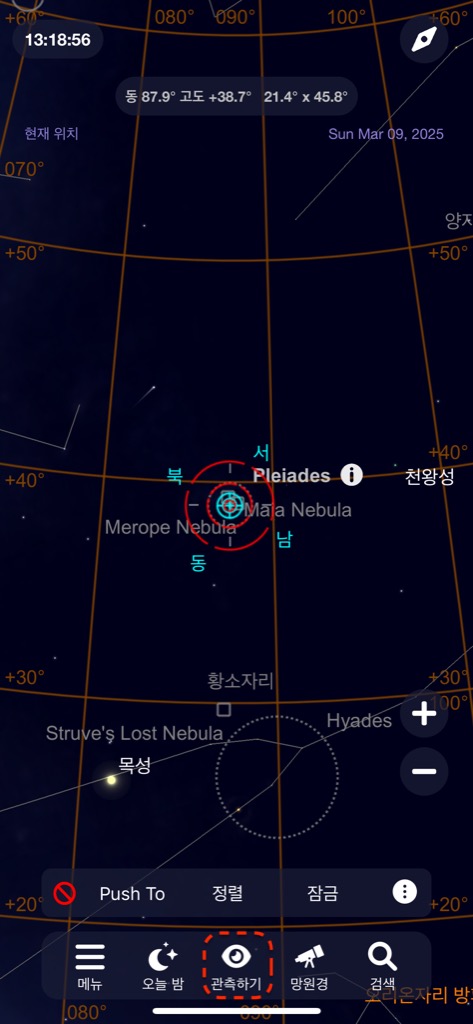

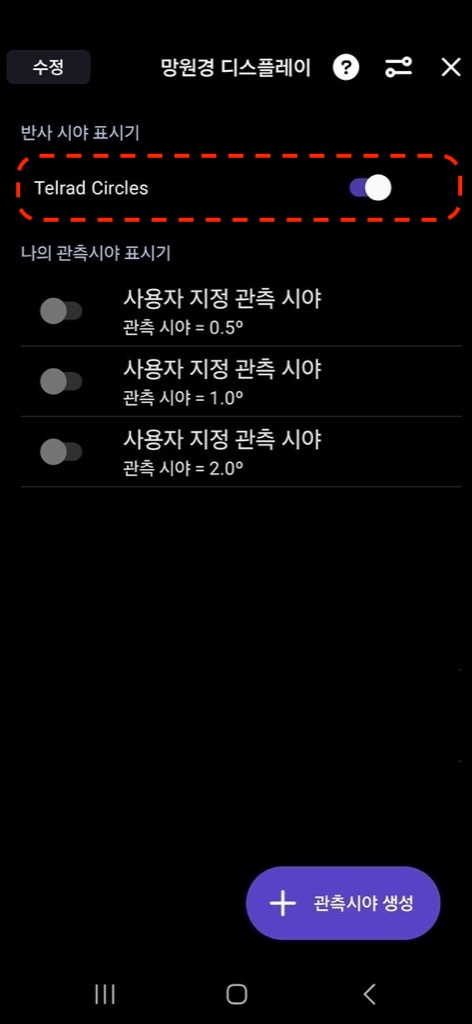

- SkySafari ⇒ 하단 메뉴 ⇒ 관측하기 ⇒ 망원경 디스플레이 ⇒ Telrad Circles ON

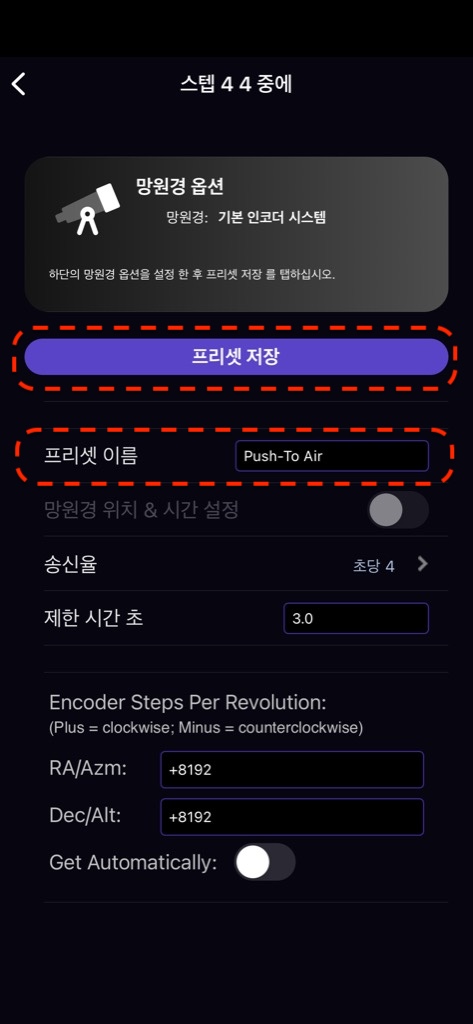

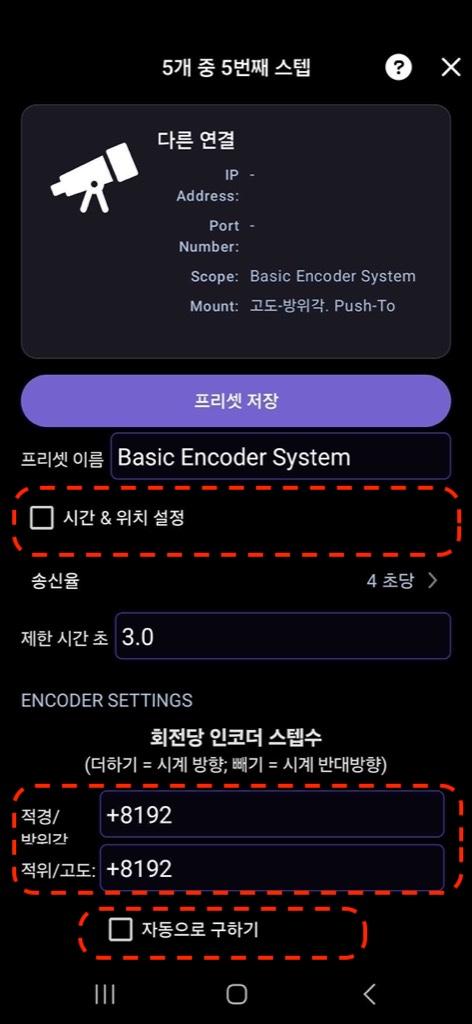

내 망원경 프리셋(Preset) 설정 정보
설정 정보는 아래와 같이 설정하면 됩니다.

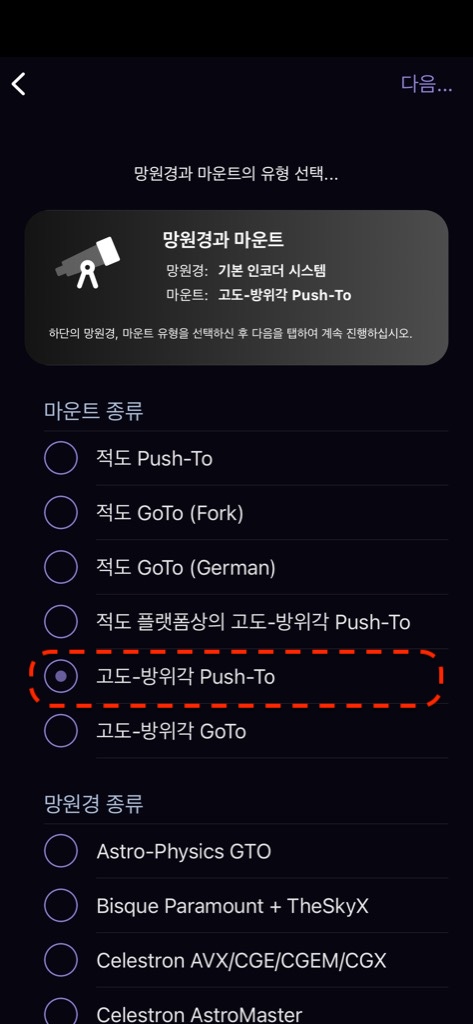

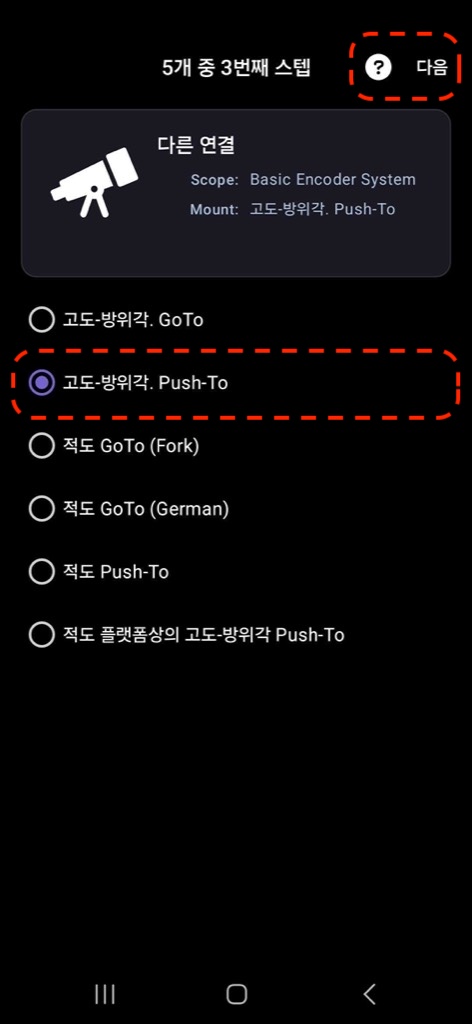

- 마운트 종류(Mount Type): 고도-방위각. Push-To (Alt-Az, Push-To)

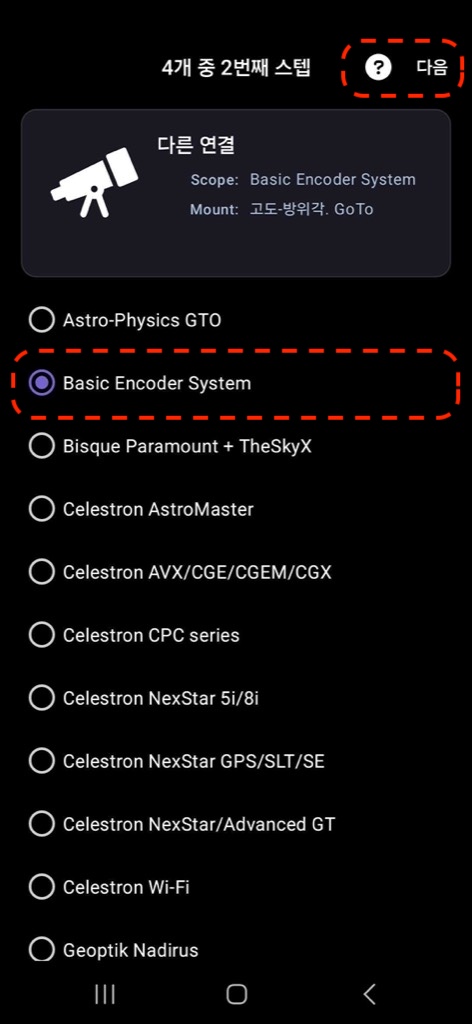

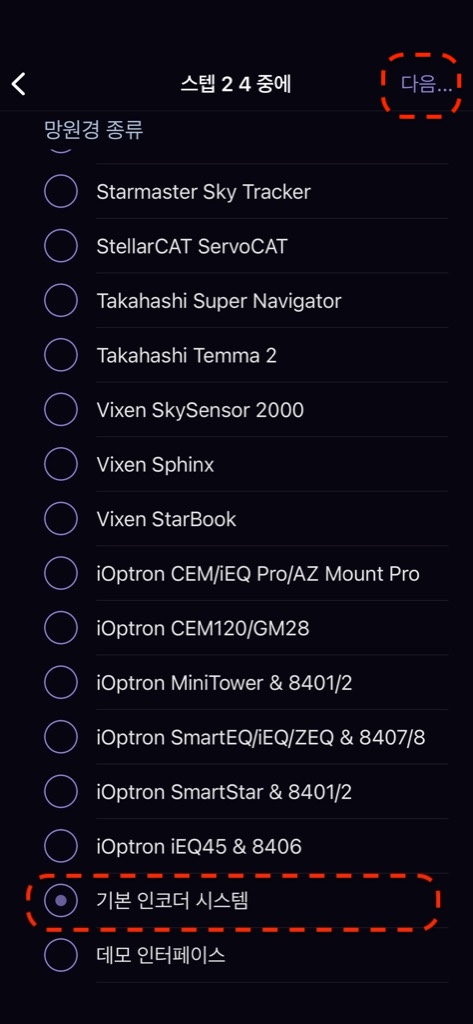

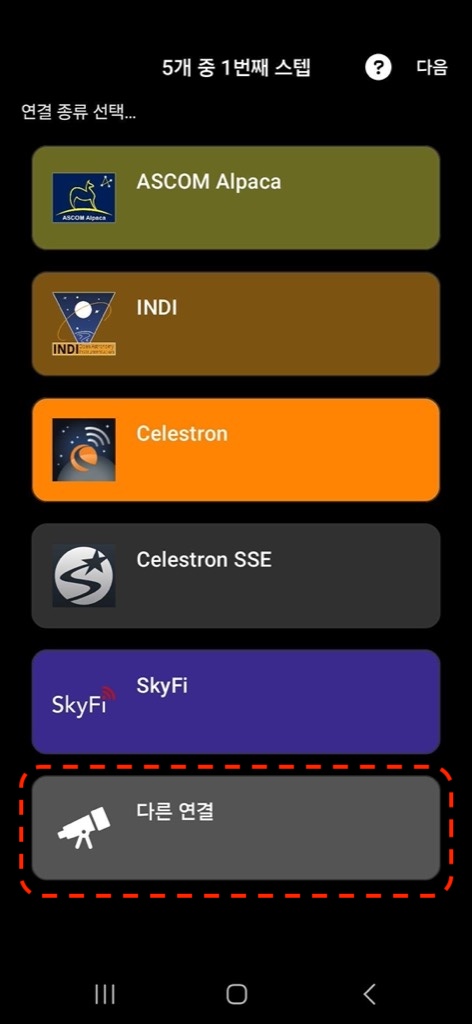

- 망원경 종류(Scope Type): 기본 인코더 시스템(Basic Encoder System)
- 통신방법 선택

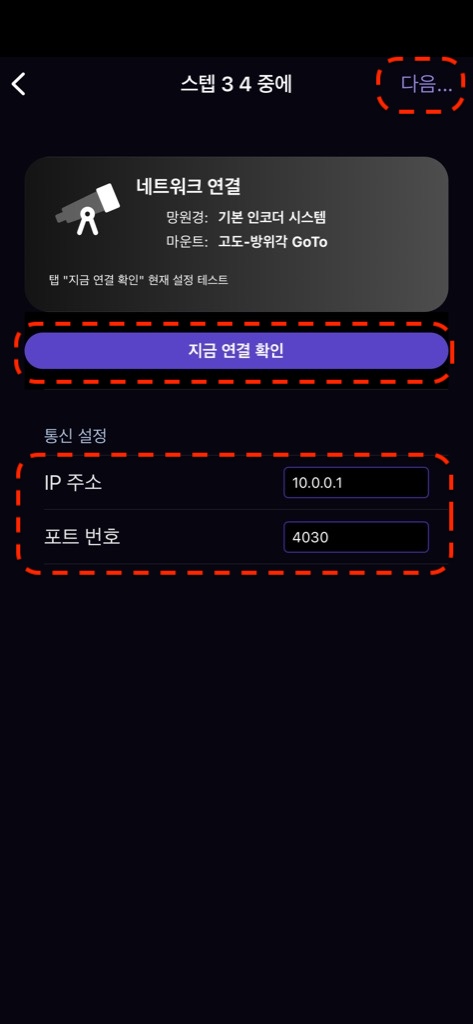

- Wi-Fi 연결시
- IP 주소: 10.0.0.1
- 포트 번호: 4030
- 블루투스 연결시: PushToAir_XXXX 기기에 연결
- Wi-Fi 연결시

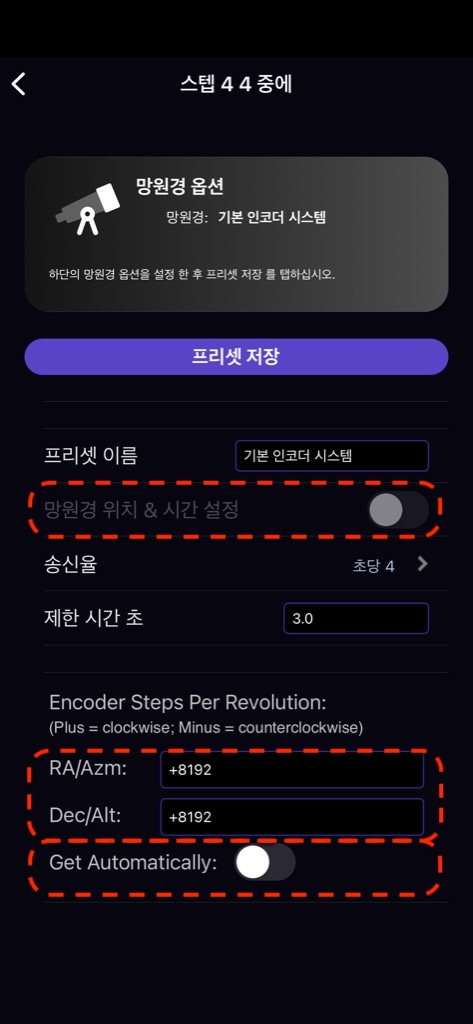

- 시간 & 위치 설정: Off
- 적경/방위각(RA/Azm): +8192
- 적위/고도(Dec/Alt): +8192
- 자동으로 얻어오기(Get Automatically): Off
망원경 연결
망원경 프리셋을 추가하고 선택하면, 이제 망원경에 연결할 수 있습니다.

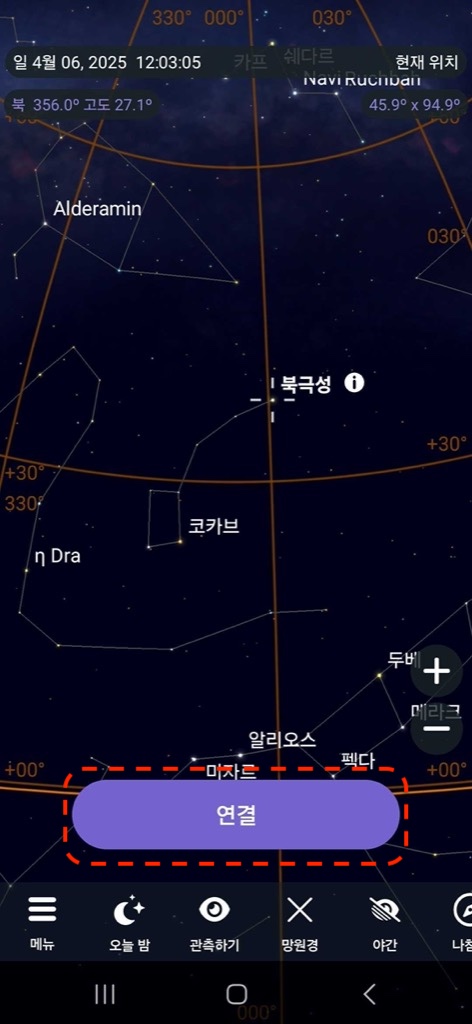

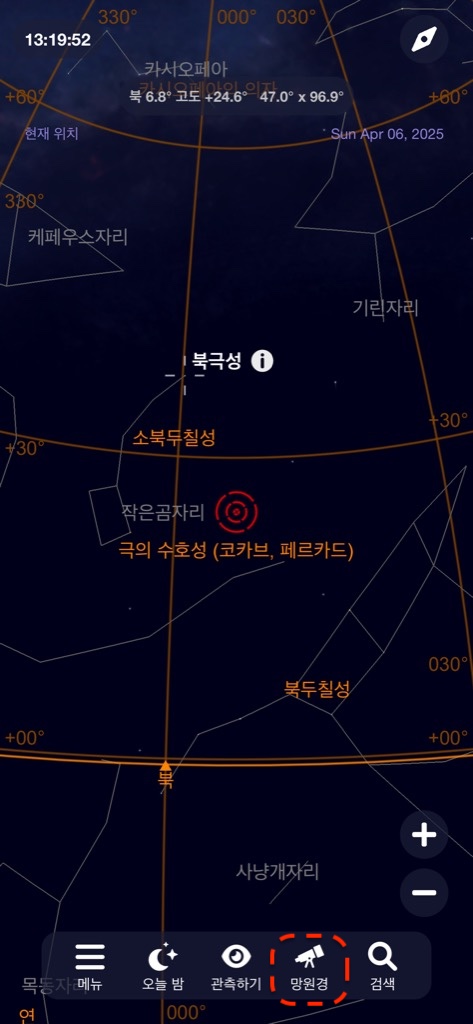

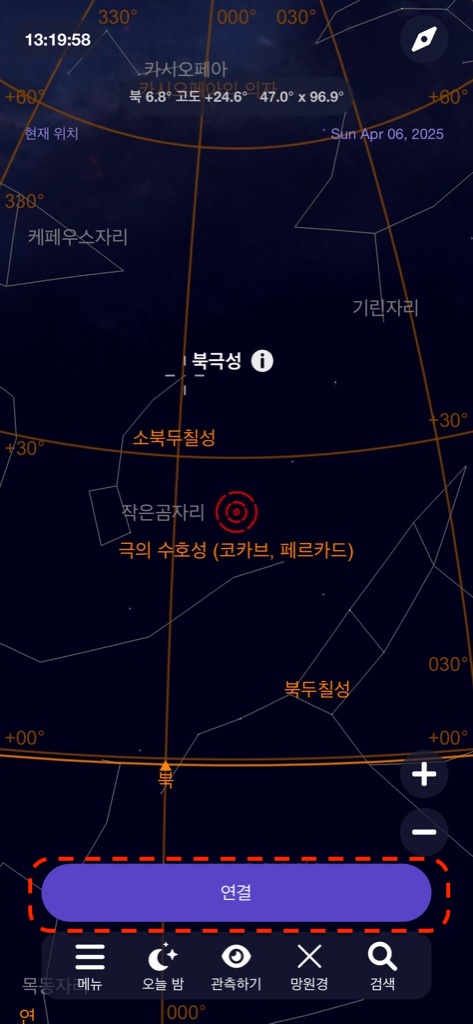

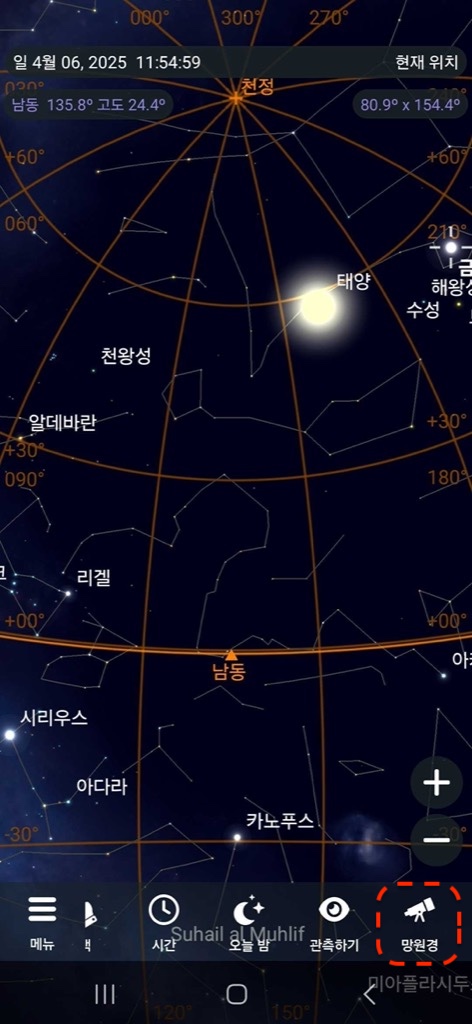

연결은 메인 메뉴 하단 탭바에 있는 “망원경"탭을 눌러서 연결합니다. 만약, 연결이 안되면, Wi-Fi 또는 블루투스 연결을 확인합니다.
연결 상태를 다시확인해서 “연결” 버튼을 누르면 됩니다. (예를 들면, Wi-Fi 네트워크 연결이 끊긴 경우, Push-To Air Wi-Fi 네트워크에 다시 연결 후에, SkySafari에서 “연결” 버튼을 누릅니다.)
망원경이 연결된 후, Push-To Air가 장착된 망원경을 움직이면, SkySafari 상의 망원경 표시가 움직입니다.

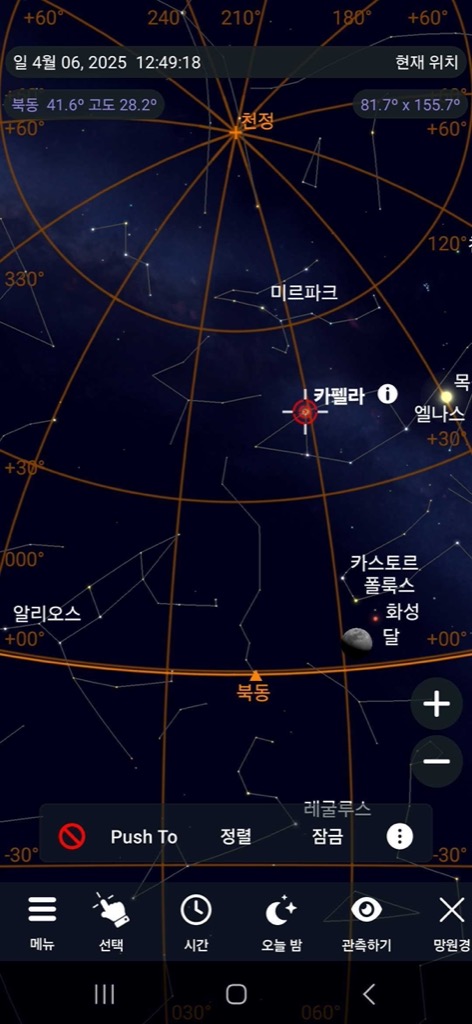

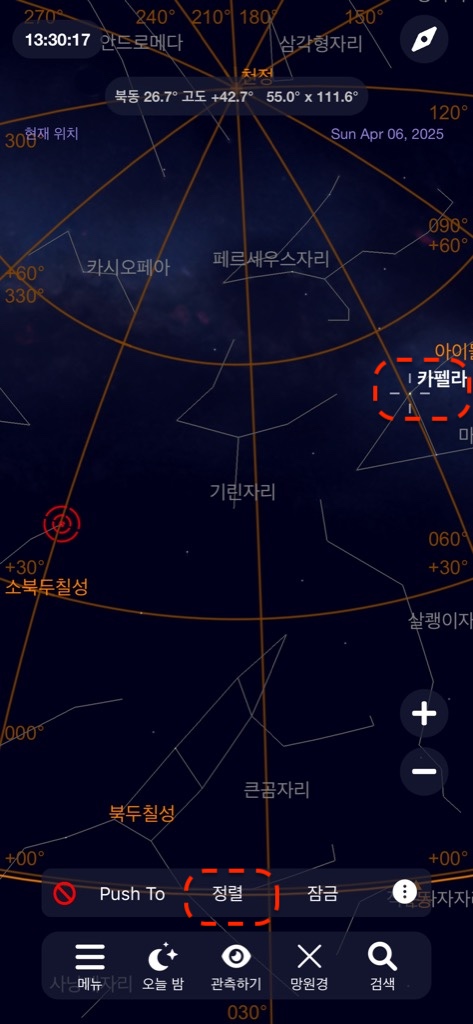

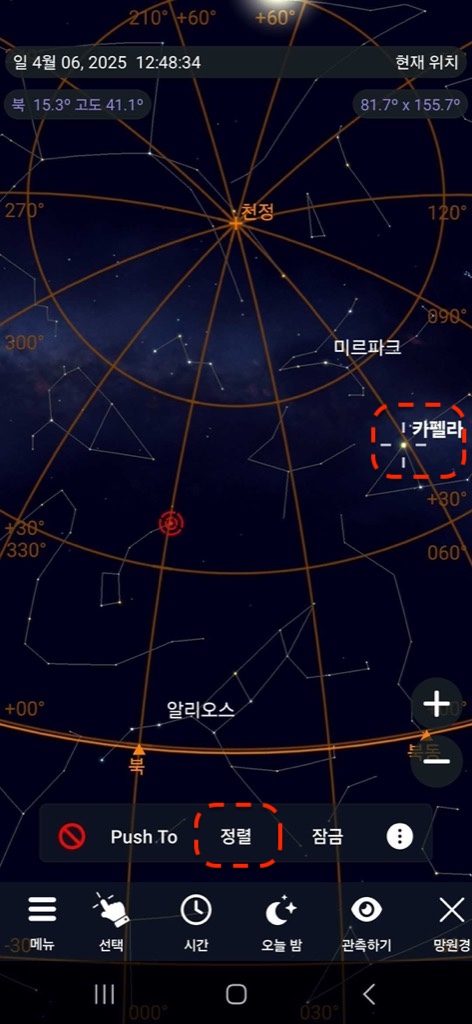

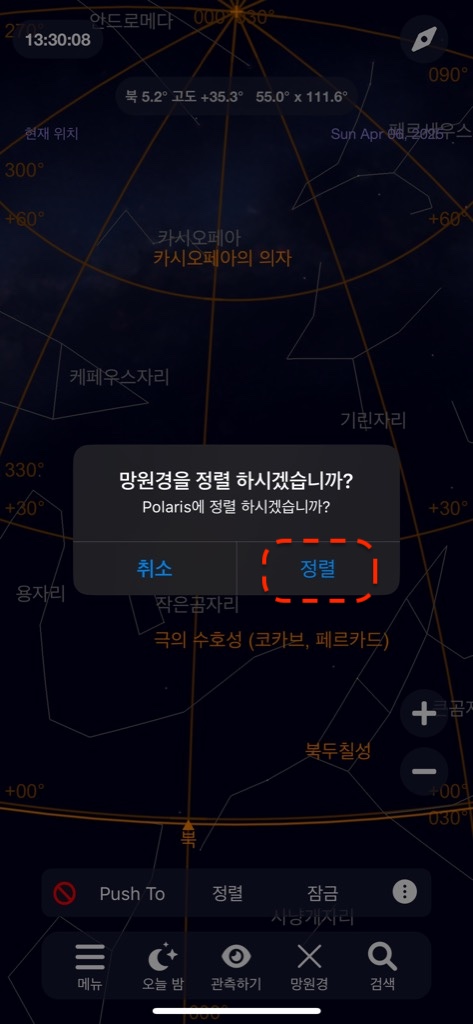

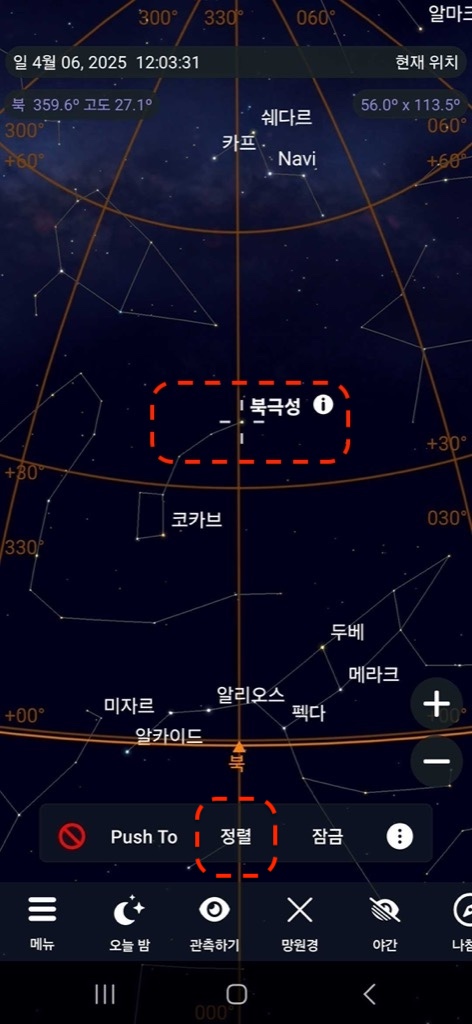

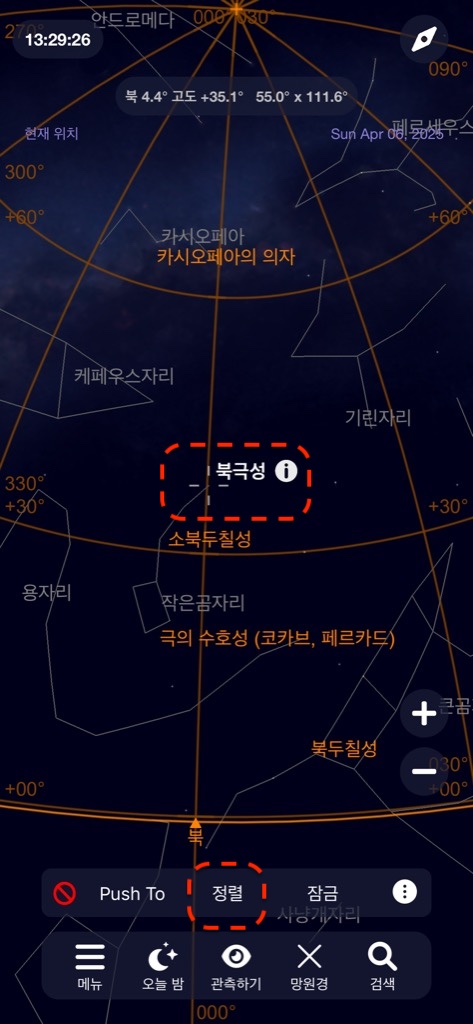

움직임을 확인했으면, 이제 정렬이 필요합니다. 정렬은 현재 실제 망원경이 가리키는 천체와 SkySafari 상의 위치를 동기화하는 절차입니다.

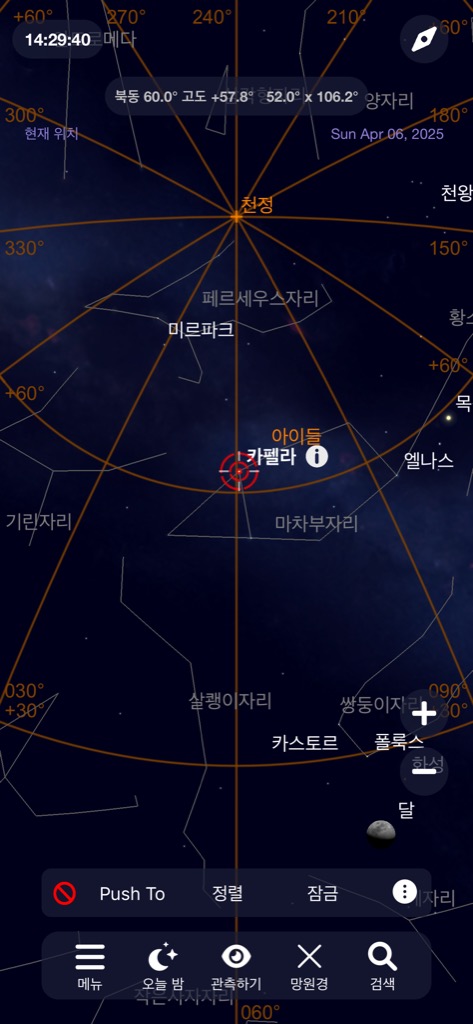

정렬에는 “정렬”과 “정렬 재시작” 두가지가 있습니다.

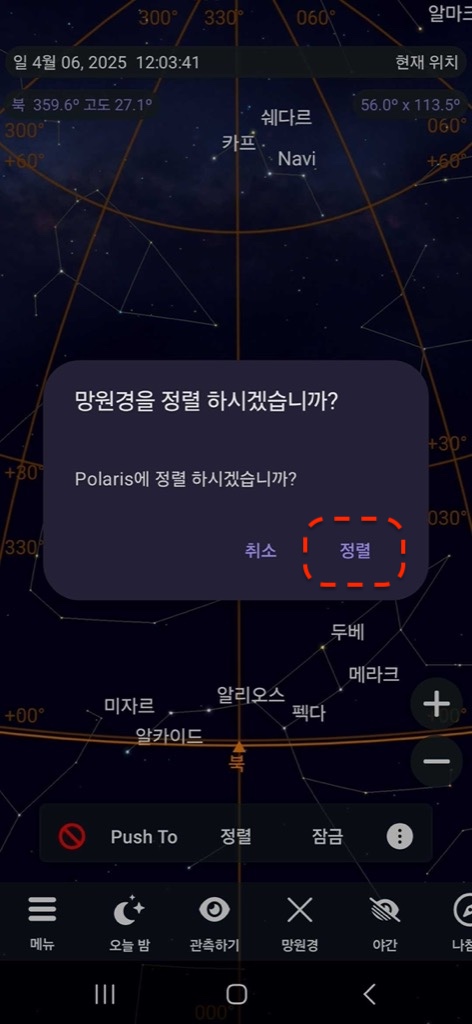

- 정렬: 첫 번째 정렬(원스타 정렬) 또는 투스타, 쓰리스타 정렬시 이어서 정렬

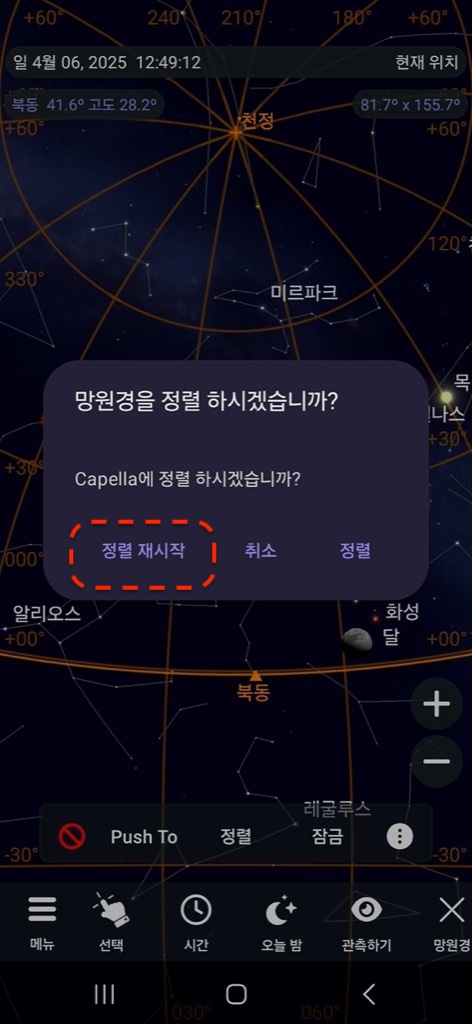

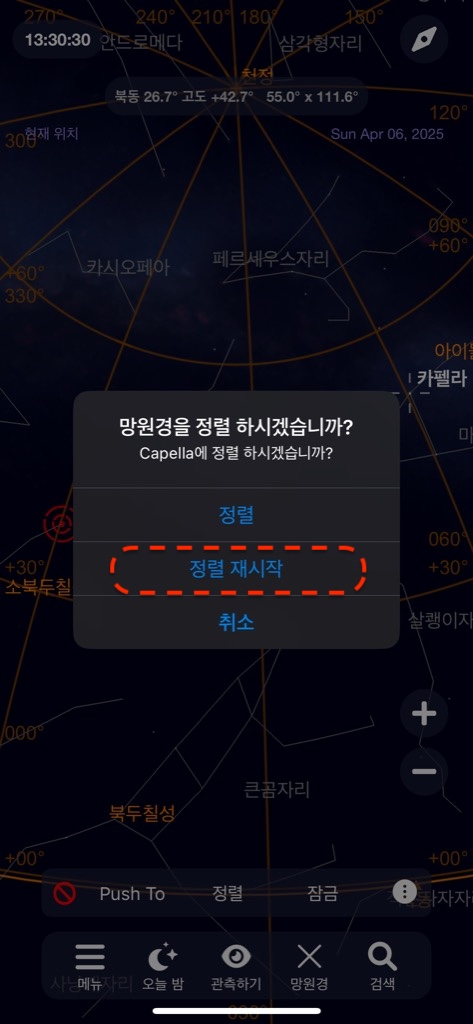

- 정렬 재시작: 이전 정렬을 무시하고 새롭게 첫 정렬 시작
Push-To Air는 고정밀 엔코더가 아니기 때문에 투스타, 쓰리스타 정렬보다는 원스타 정렬을 추천합니다. 그리고, 탐색하려는 천체 근처의 천체로 다시 원스타 정렬하는 것을 추천합니다.

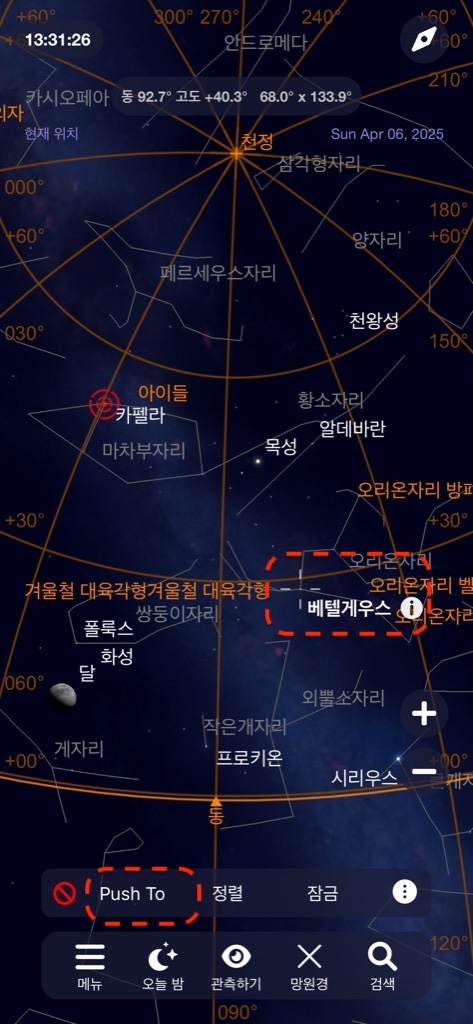

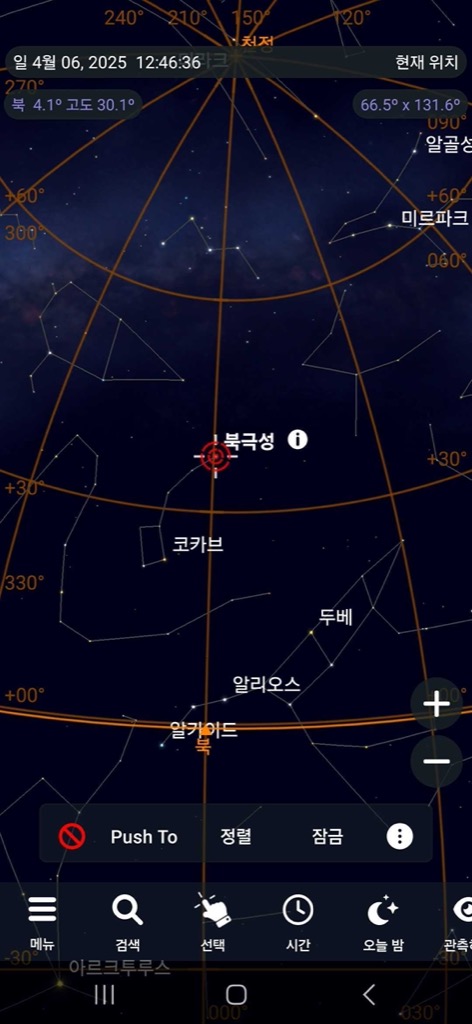

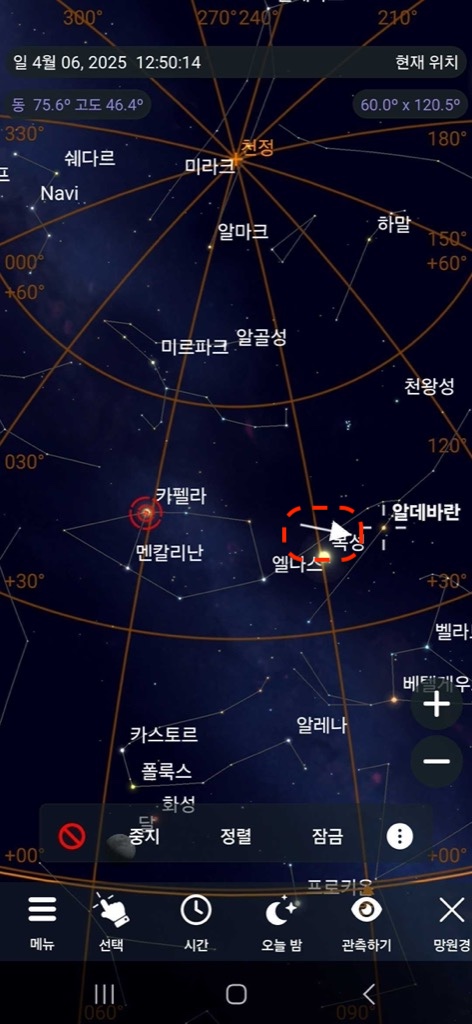

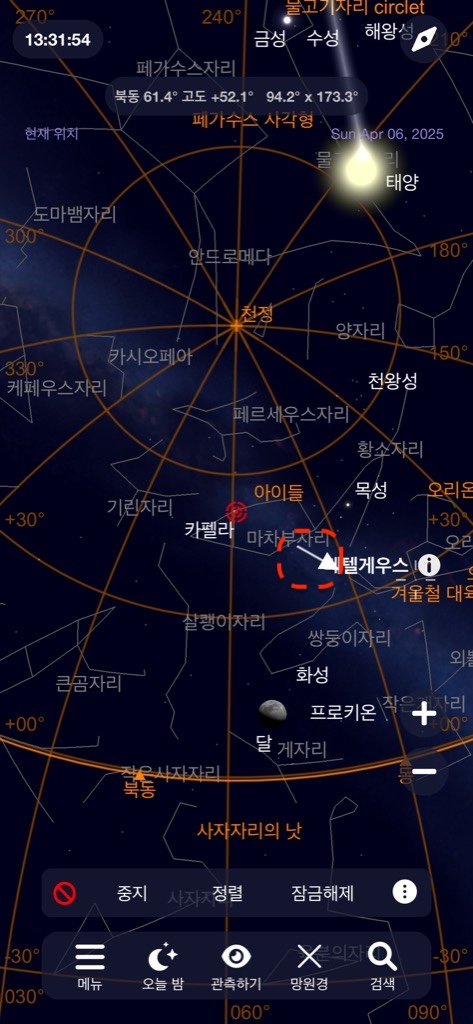

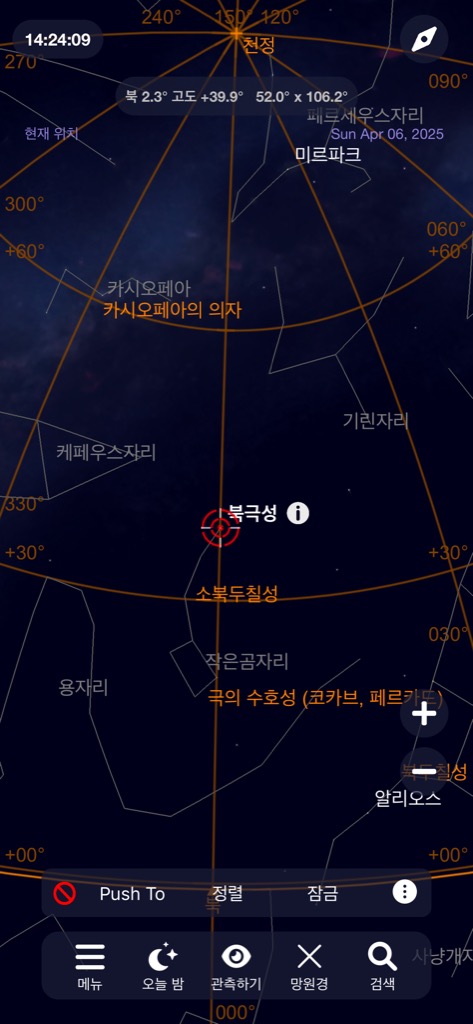

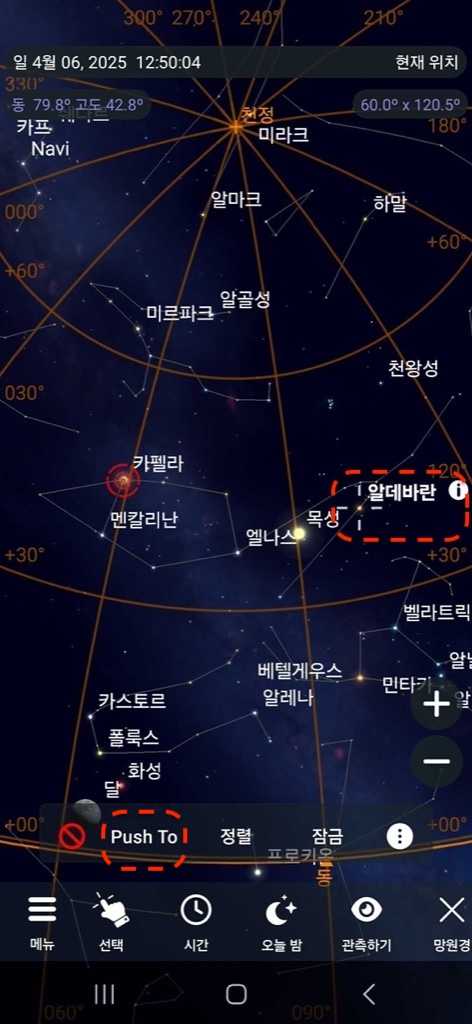

“Push-To” 버튼은 찾고자 대상을 선택 후, “Push-To"를 누르면, SkySafari가 화살표로 이동방향을 가이드 해줍니다.

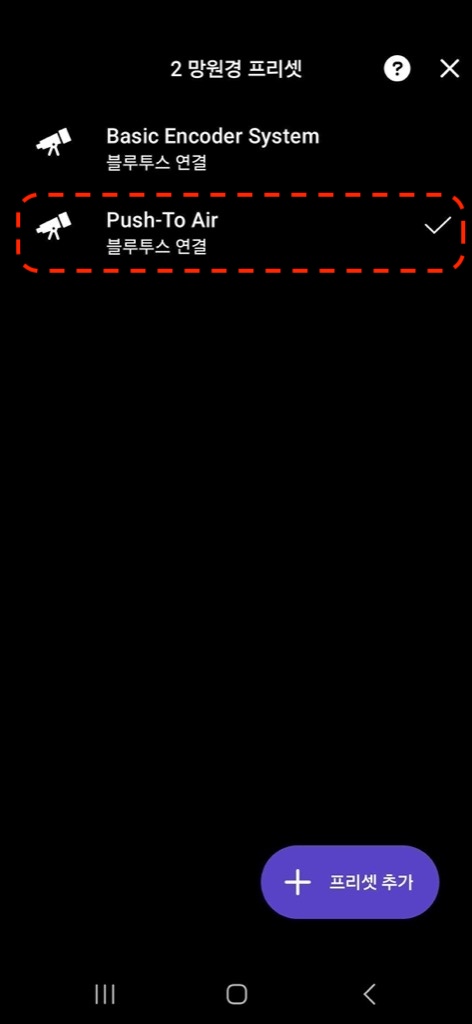

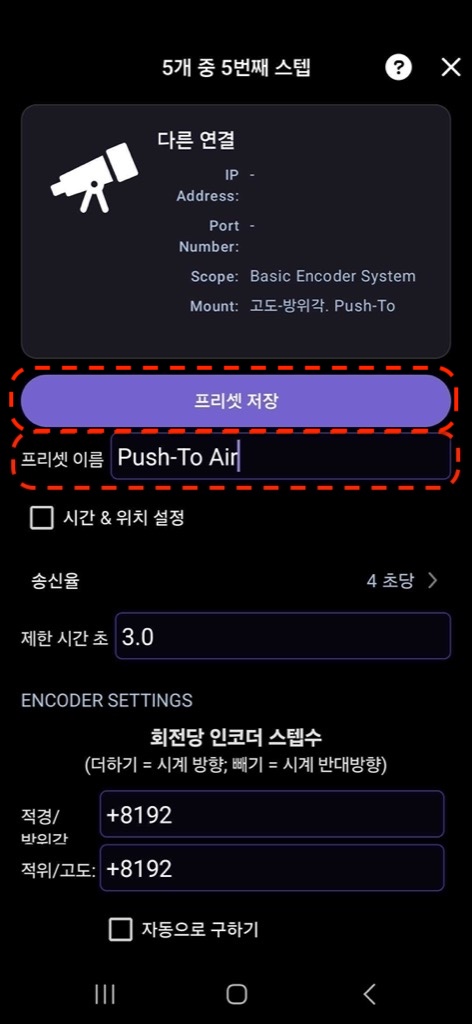

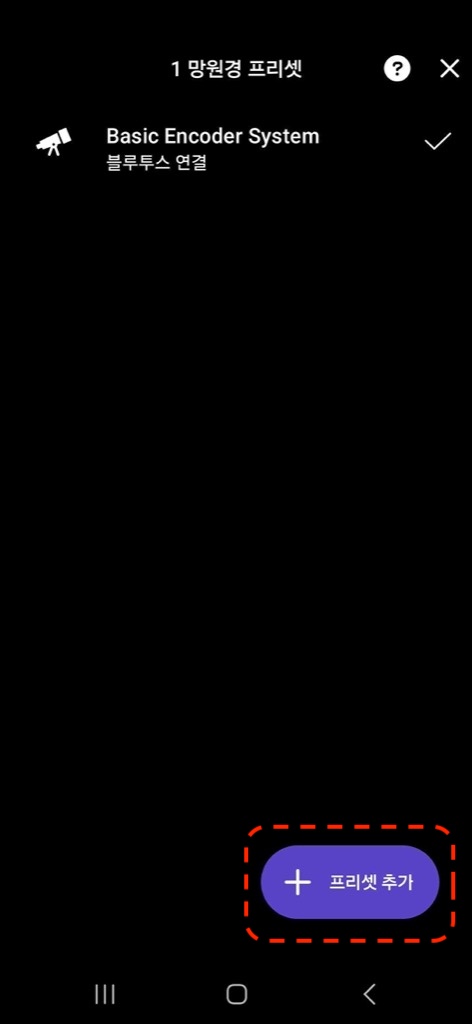

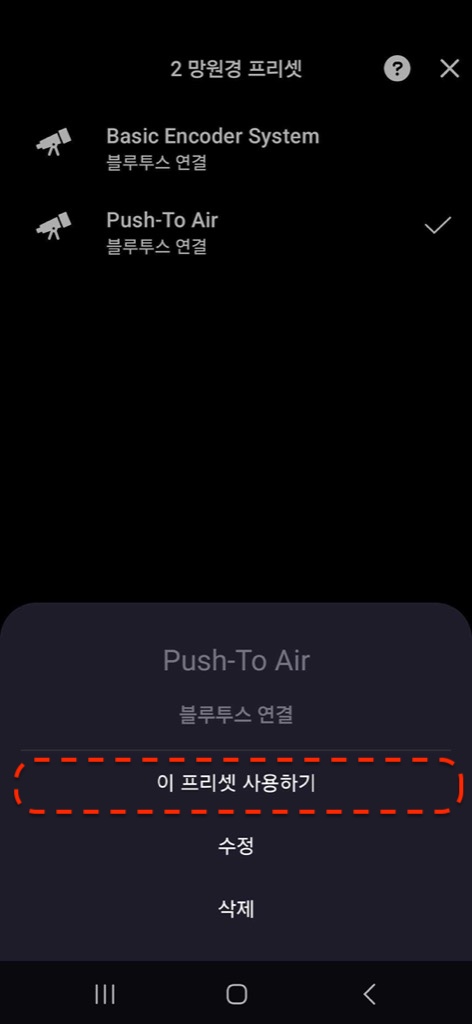

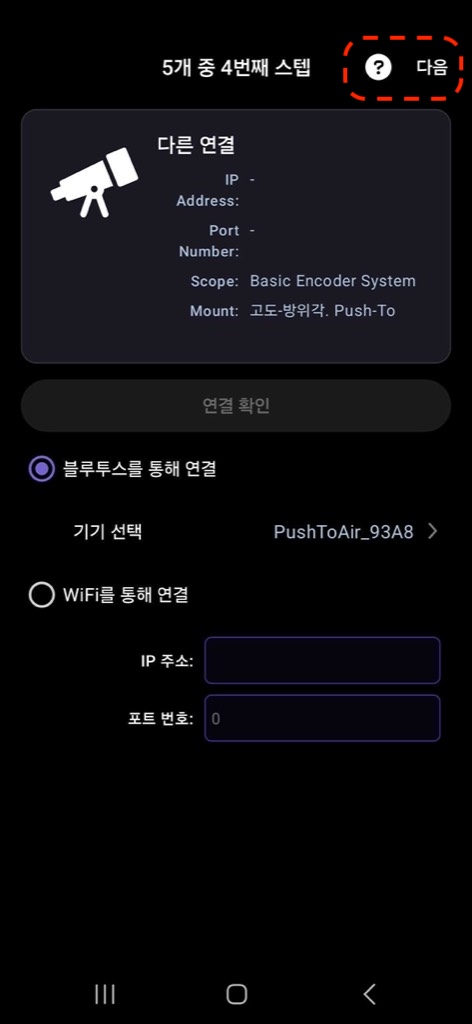

안드로이드에서 SkySafari 블루투스 설정 방법 (이미지)

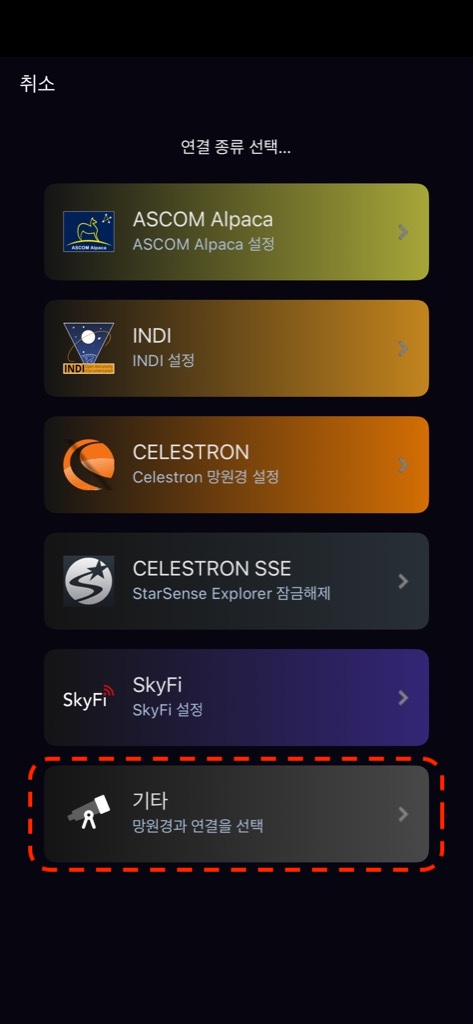

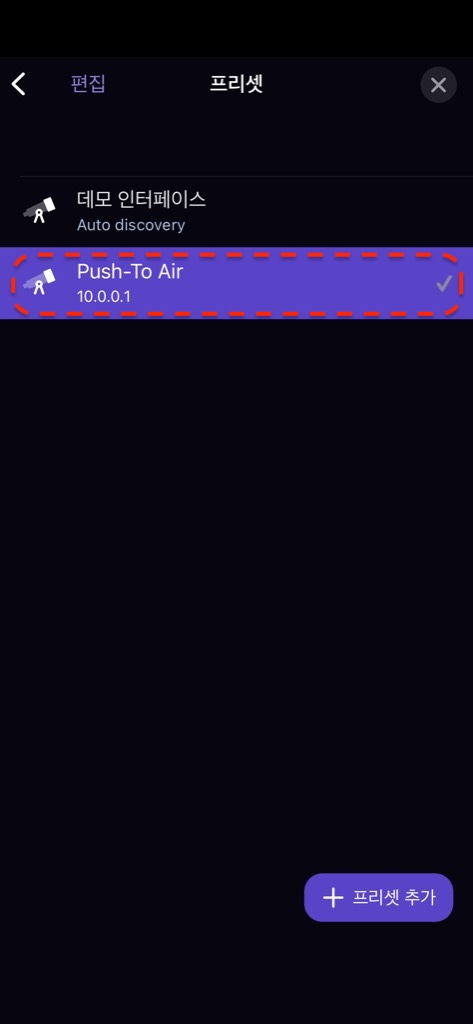

iOS에서 SkySafari WiFi 설정 방법(이미지)
펌웨어 업데이트
펌웨어 업데이트 방법
- PC나 macOS에서 WiFi로 PTA(PushToAir_XXXX)에 연결
- AP: PushToAir_XXXX
- 비밀번호: pushtoair
- 웹브라우저 URL에 주소 입력 및 연결
- 주소: 10.0.0.1
- 로그인
- User ID: admin / Password: pushtoair
- 비밀번호는 WiFi 연결 패스워드와 동일합니다.
- 업데이트할 펌웨어 파일 선택 및 업데이트
- 펌웨어 업데이트된 버전 확인
최신 펌웨어 다운로드
펌웨어 업데이트 순서 (이미지)
문제 해결
- 사용 전에 충분히 충전해 주세요. 완전히 충전되면 CHARGE LED가 꺼집니다.
- 사용 중에 연결이 자꾸 끊기거나 접속이 불안정하면 배터리를 충전해보세요.
- STATUS(상태) LED가 OFF되면 초기화가 실패한 상태입니다. 전원을 다시 껐다 켜보세요.
- STATUS(상태) LED가 ON되어 있는데, WiFi 네트워크에서 Push-To Air가 보이지 않으면, 배터리를 충분히 충전 후에 사용해주세요. 배터리 잔량이 부족하면 WiFi 신호가 약해지고 연결이 자꾸 끊기게 됩니다.
- Push-To Air는 블루투스와 WiFi 각각 1대의 기기만 연결할 수 있습니다. 두번째 기기를 연결하려면 기존 연결을 끊어야 연결이 가능합니다. 예를들면, Push-To Air에 WiFi 연결을 시도할 때, 연결이 되지 않으면, 이미 연결된 기기가 있는지 확인해 보세요.
- 내장 18650 리튬이온 배터리 충전은 0°C ~ 30°C (32°F ~ 86 °F)에서만 가능합니다.
A/S 및 기술지원
- 구입 후 1년간 무상 A/S (단, 사용자 과실은 유상)
- 단, 악세사리는 보증 대상이 아닙니다.
- 구입 일주일 내의 초기 불량은 신품으로 교환해 드립니다.
- 전자 제품 특성상, 사용 시에는 가치 하락으로 환불이 불가능합니다.
- A/S 접수: 네이버 빌트아스트로 A/S 카페 (https://cafe.naver.com/builtastro)
- 기술지원
- E-Mail: support@builtastro.com
- Website: https://www.pushtoair.com, www.builtastro.com
- 네이버 스마트 스토어: https://smartstore.naver.com/builtastro
인증 정보
제품 정보
- 제품명: Push-To Air
- 모델명: PT-AIR-001
인증 현황
- KC 인증: R-R-BTAS-PUSHTOAIR
- FCC 인증: CONTAINS FCC ID: 2AC7Z-ESP32WROOM32E
- JAPAN MIC 인증: 217-204070
